СБОРНЫЕ СТАЛЬНЫЕ РЕЗЕРВУАРЫ FLAMAX

Конструкция сборных стальных резервуаров представляет собой логическое продолжение классических РВС (Резервуар Вертикальный Стальной) - вертикальная ёмкость, наземное объёмное строительное сооружение, предназначенное для приёма, хранения, подготовки, учёта (количественного и качественного) и выдачи жидких продуктов.

Компания FLAMAX специализируется на производстве резервуаров предназначенных исключительно для воды хозяйственно-бытового, противопожарного и питьевого назначения.

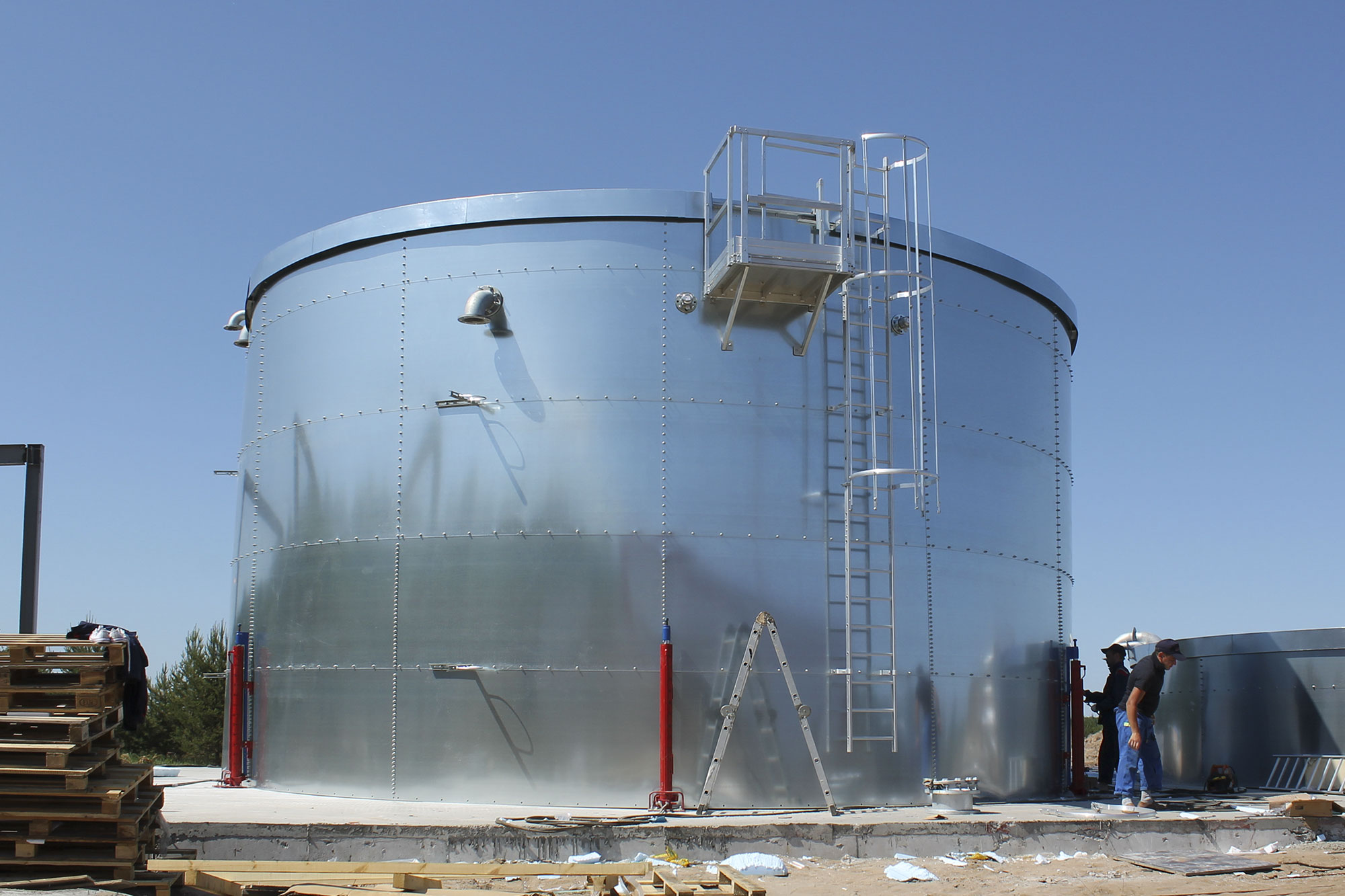

Сборный стальной резервуар представляет собой полый цилиндр установленный вертикально на бетонное фундаментное основание. По окружности стенки конструкции изготовлены из металлических листов стандартизированных размеров скрепленных друг с другом на болтовые соединения.

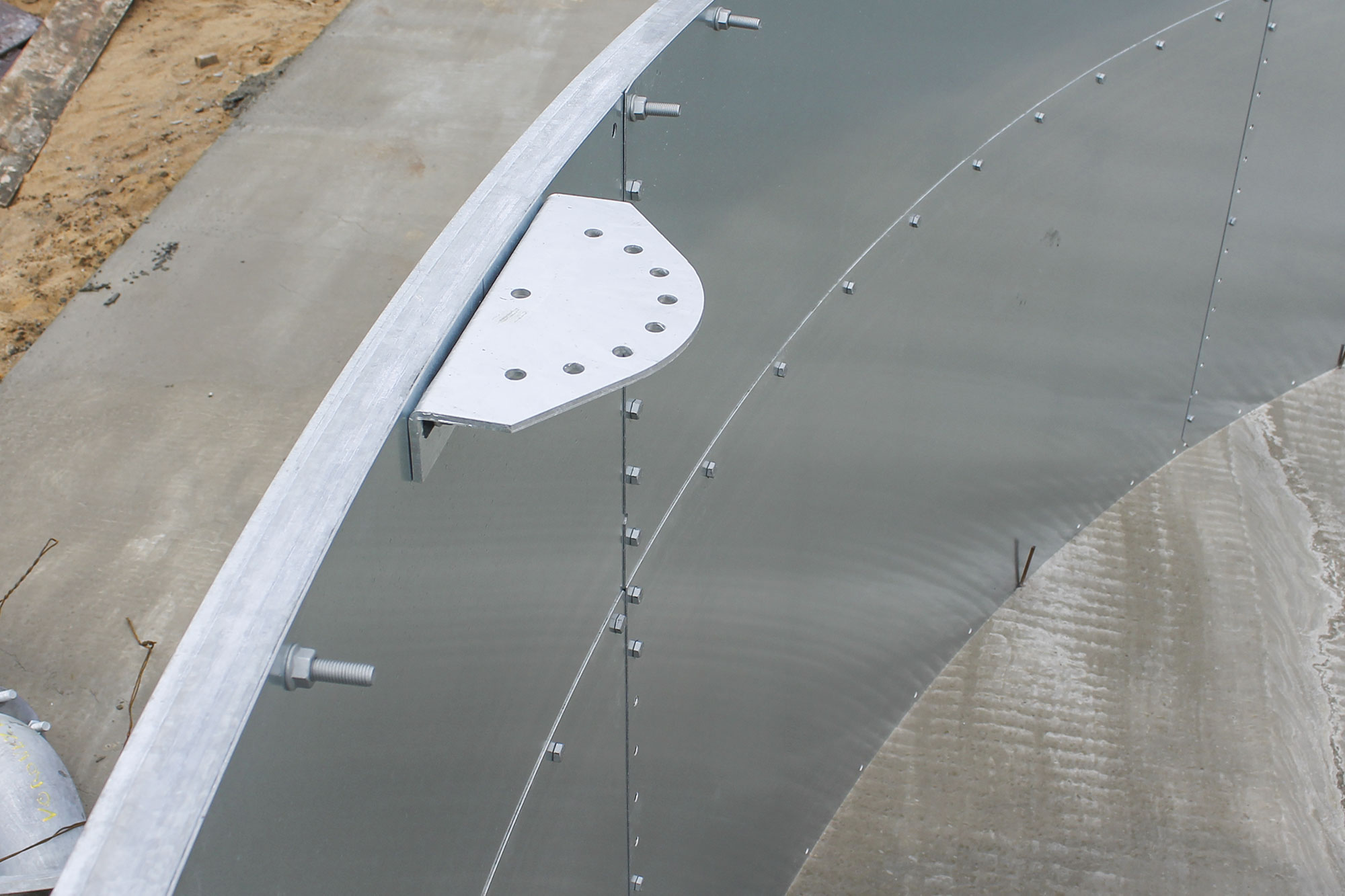

Крыша резервуара сделана из сэндвич-панелей с наполнителем из пенополиизоцианурата (PIR). Сэндвич-панели устанавливаются на опорные балки изготовленные из C-образного металлического профиля. Опорные балки, в свою очередь, крепятся к верхней кромке конструкции с помощью опорных креплений (консолей) выступающих во внутреннюю часть резервуара. Консоли крепятся к стенкам конструкции с помощью болтовых соединений. Опорные балки крепятся к консолям также на болтовые соединения.

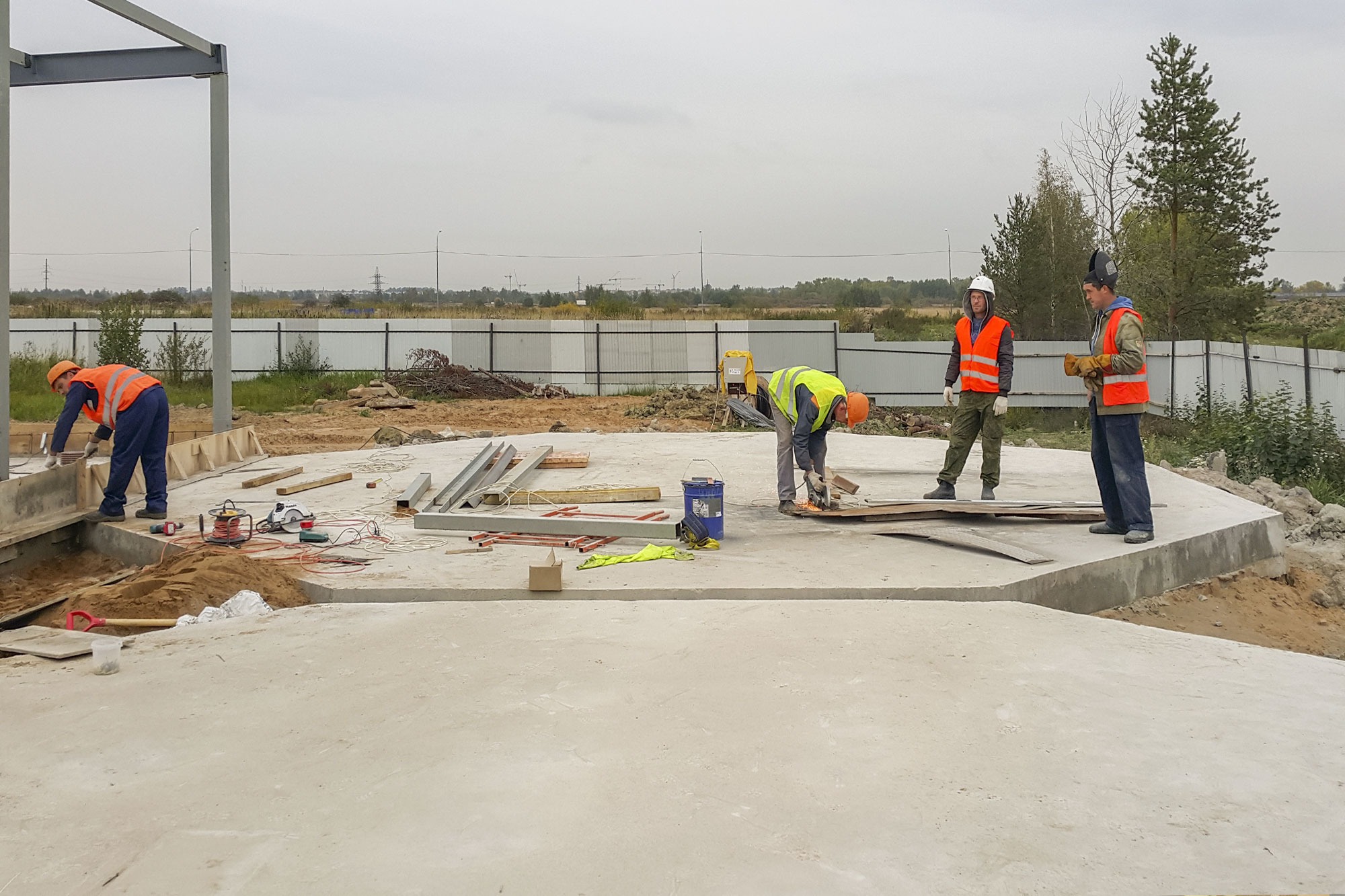

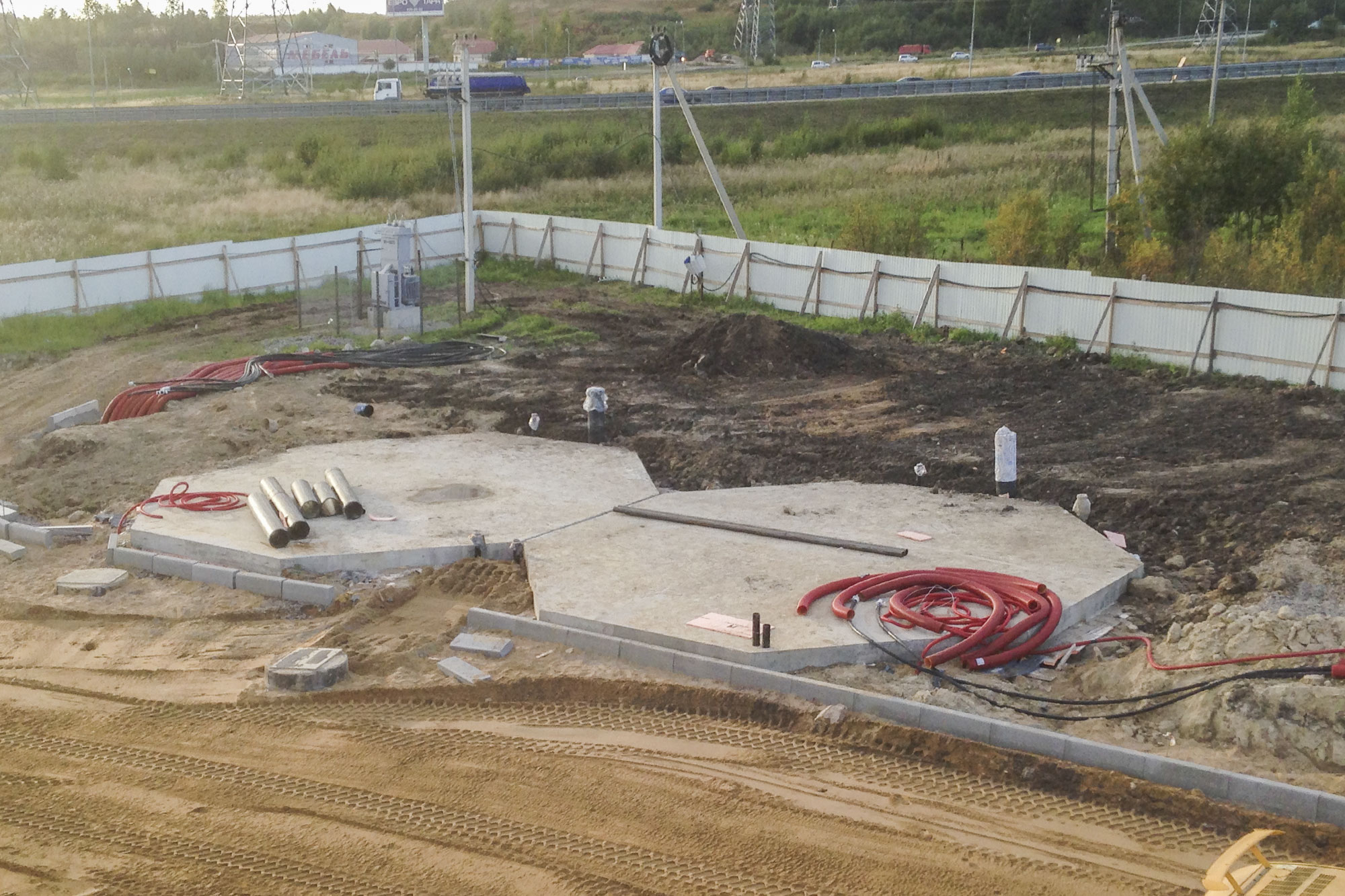

Дном резервуара является само фундаментное основание. Герметичность конструкции обеспечивается применением ПВХ-мембраны. Она представляет собой «мешок» в форме цилиндра с плоским дном и изготавливается под индивидуальные размеры конкретного резервуара. Таким образом вода, хранящаяся в резервуаре, находится в герметичном «мешке» из поливинилхлорида (ПВХ), а сам «мешок» сохраняет свою цилиндрическую форму благодаря стальным стенкам конструкции. При таком техническом решении установка металлического дна не требуется.

Резервуар снабжен комплектом узлов необходимых для функционирования. Все узлы изготавливаются в заводских условиях и доставляются на место строительства в виде комплектующих. Для установки узлов на резервуар не требуются сварочные работы.

• Листы

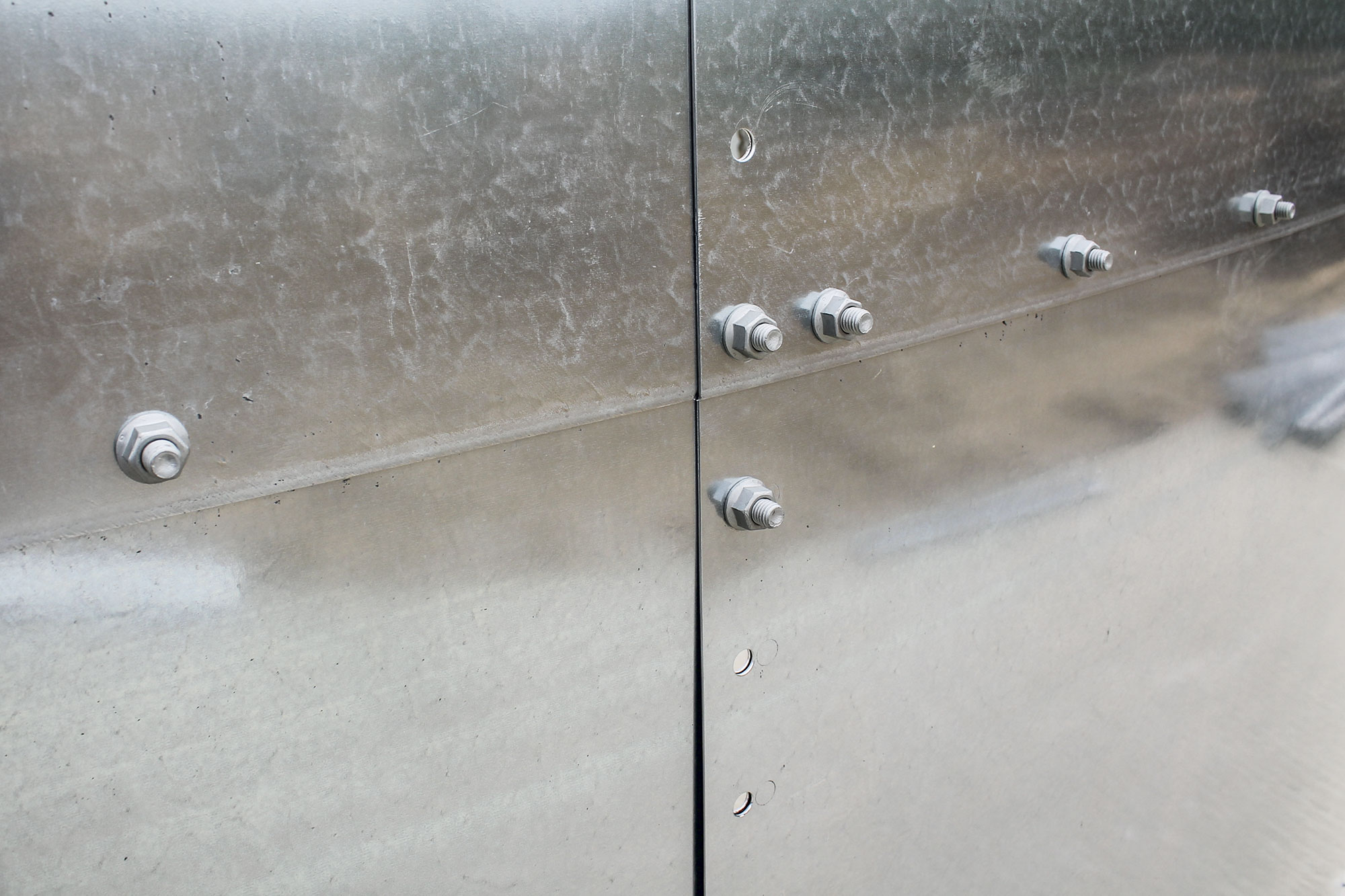

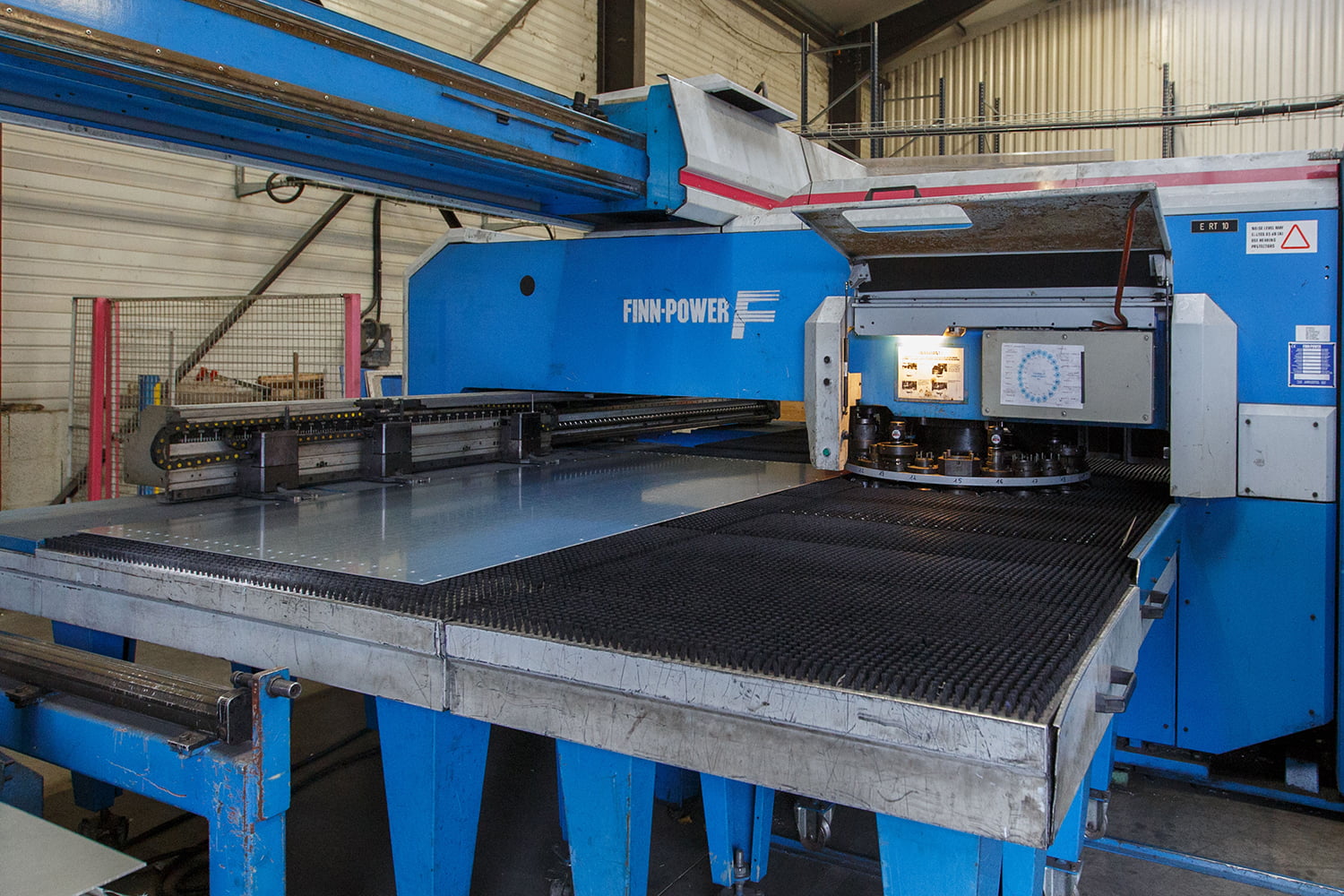

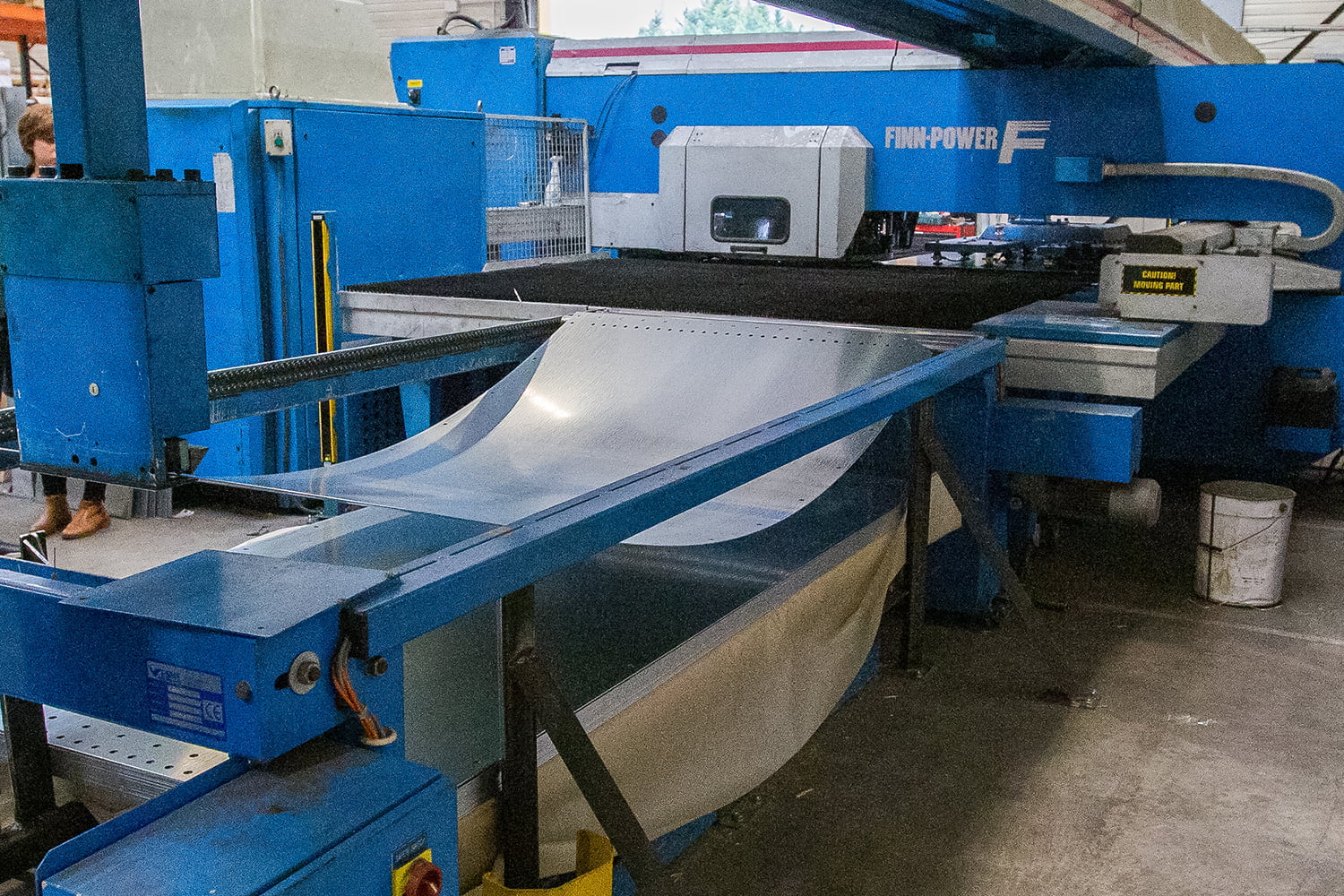

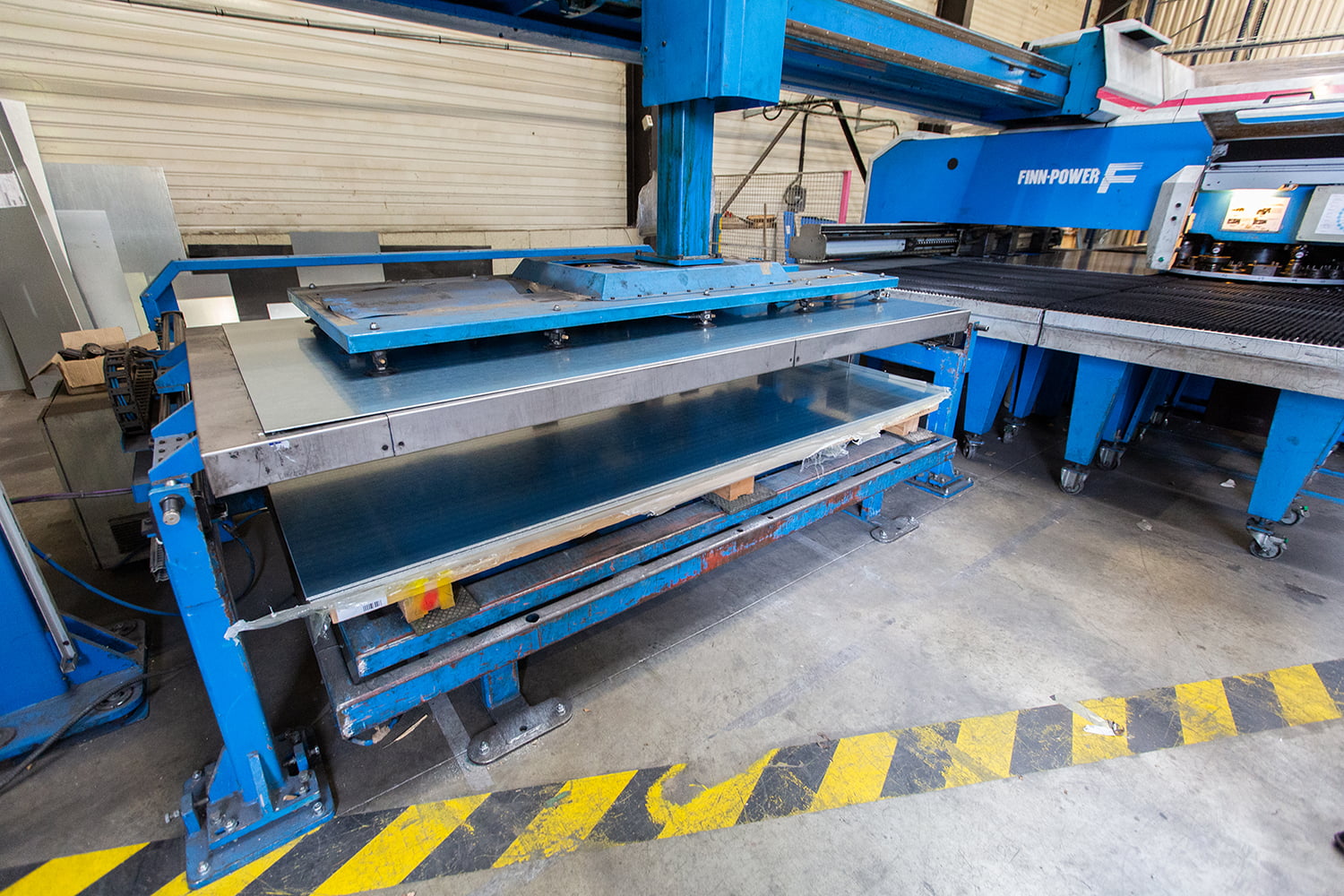

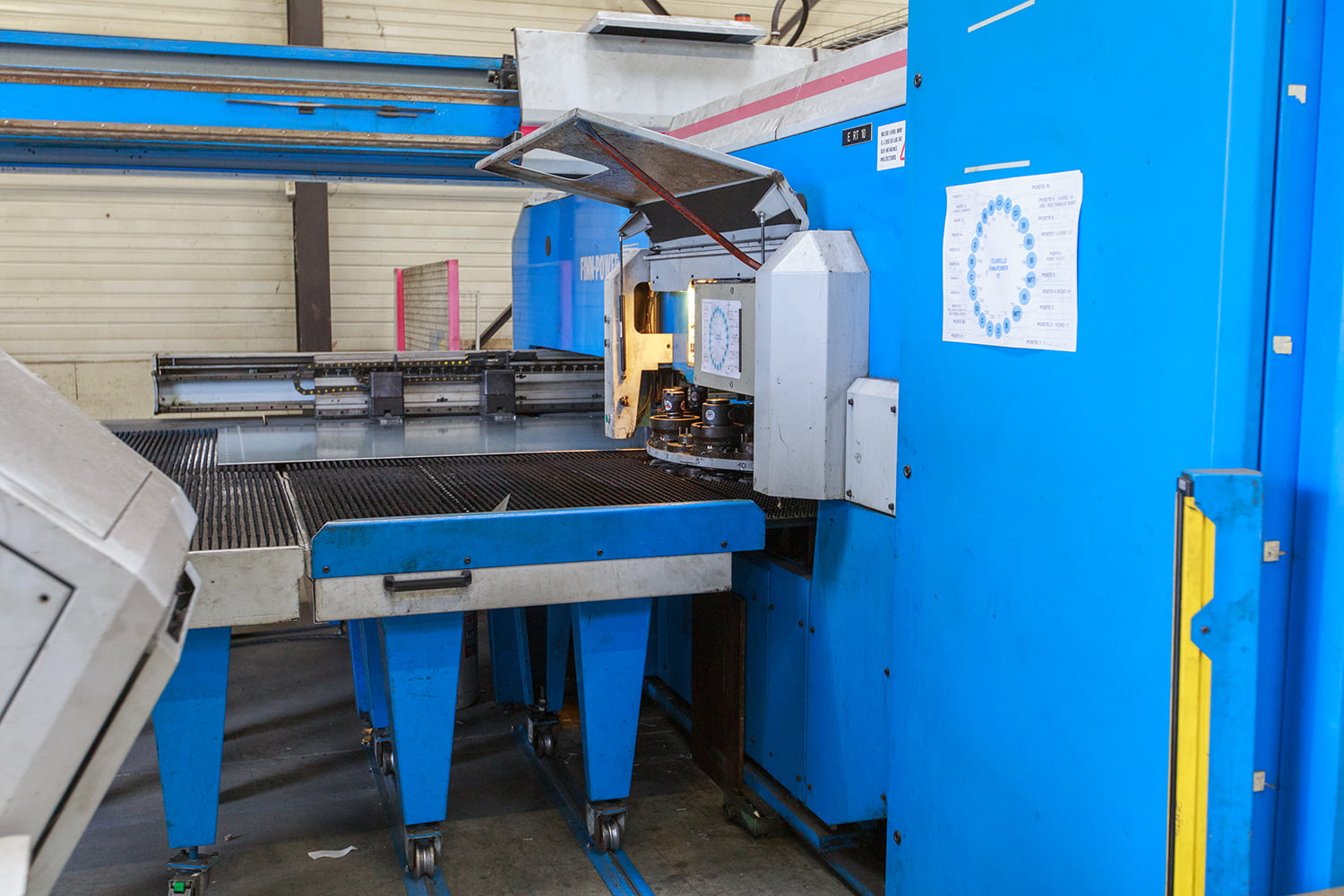

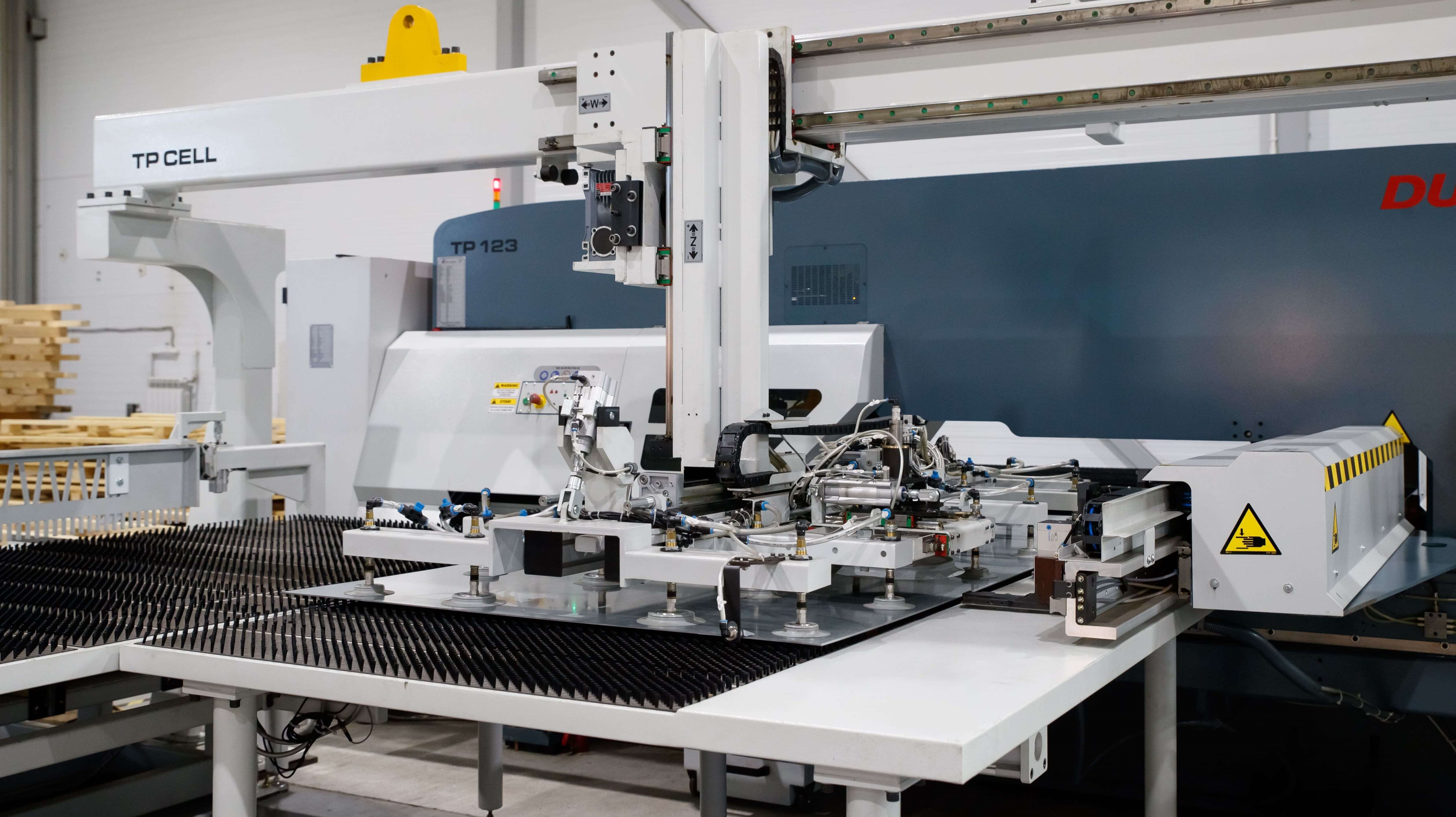

  Стальные листы являются основой из которой состоит резервуар. Они стандартизированы по размеру в два варианта исполнения: 2500*1250 мм и 2500*610 мм. Листы крепятся друг к другу внахлест болтовыми соединениями расположенными по периметру каждого листа. Количество болтовых соединений может быть различным в зависимости от нагрузок, которым должна соответствовать конструкция резервуара. Толщина листов также может быть различной и это тоже зависит от нагрузок, которым будет подвергаться емкость во время эксплуатации. Листы имеют слой антикоррозийного цинкового покрытия нанесенного методом промышленного горячеоцинкованного проката. Данное цинковое покрытие обеспечивает металлическим листам не только антикоррозийные свойства, но и придает им эстетичный внешний вид. Листы могут быть изготовлены из разных марок стали: S350, S390, S450. Выбор марки стали зависит от габаритов емкости, а также от показателей ветровых и снеговых нагрузок принятых для региона в котором планируется установка резервуара.

• Крыша

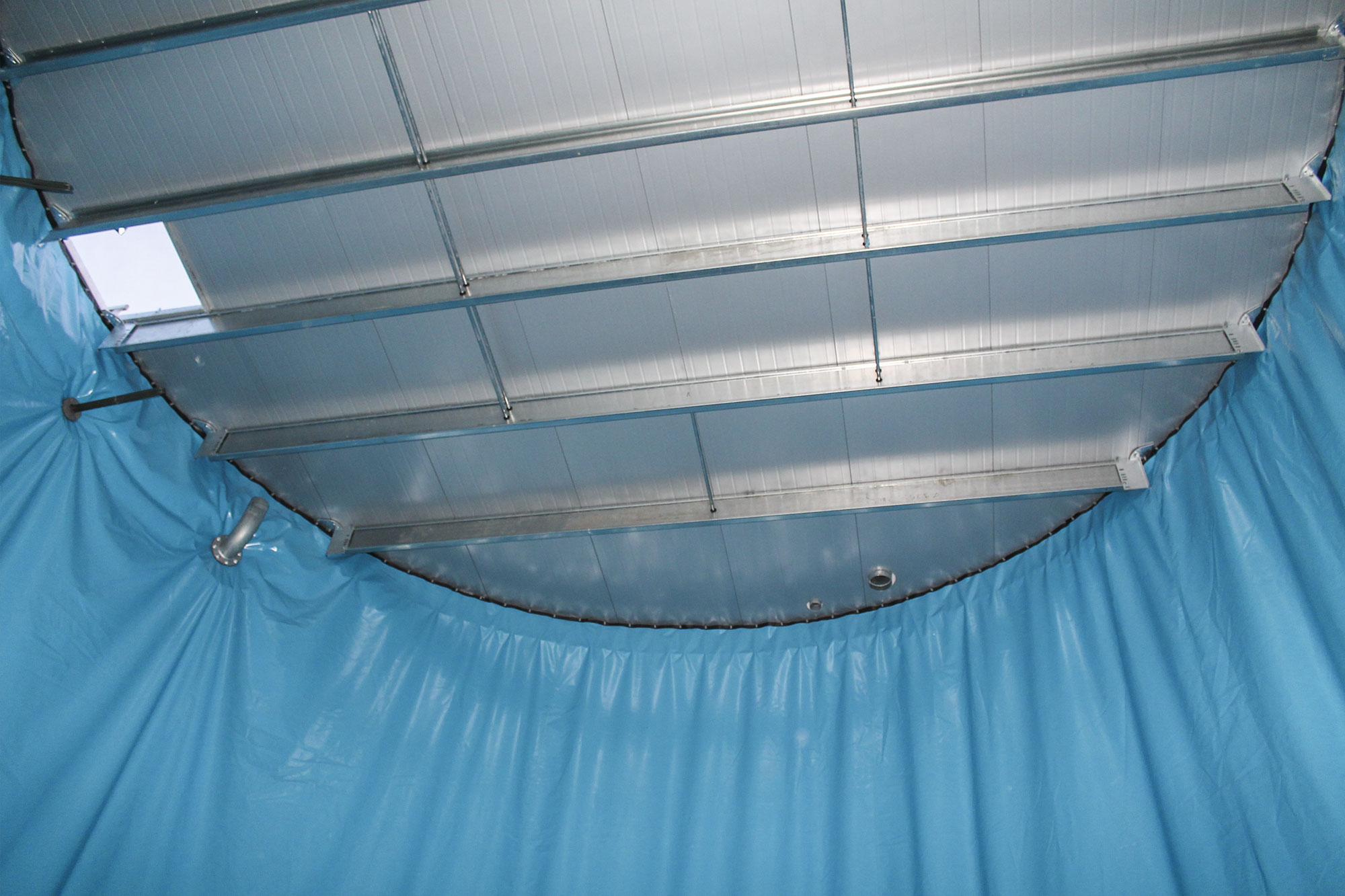

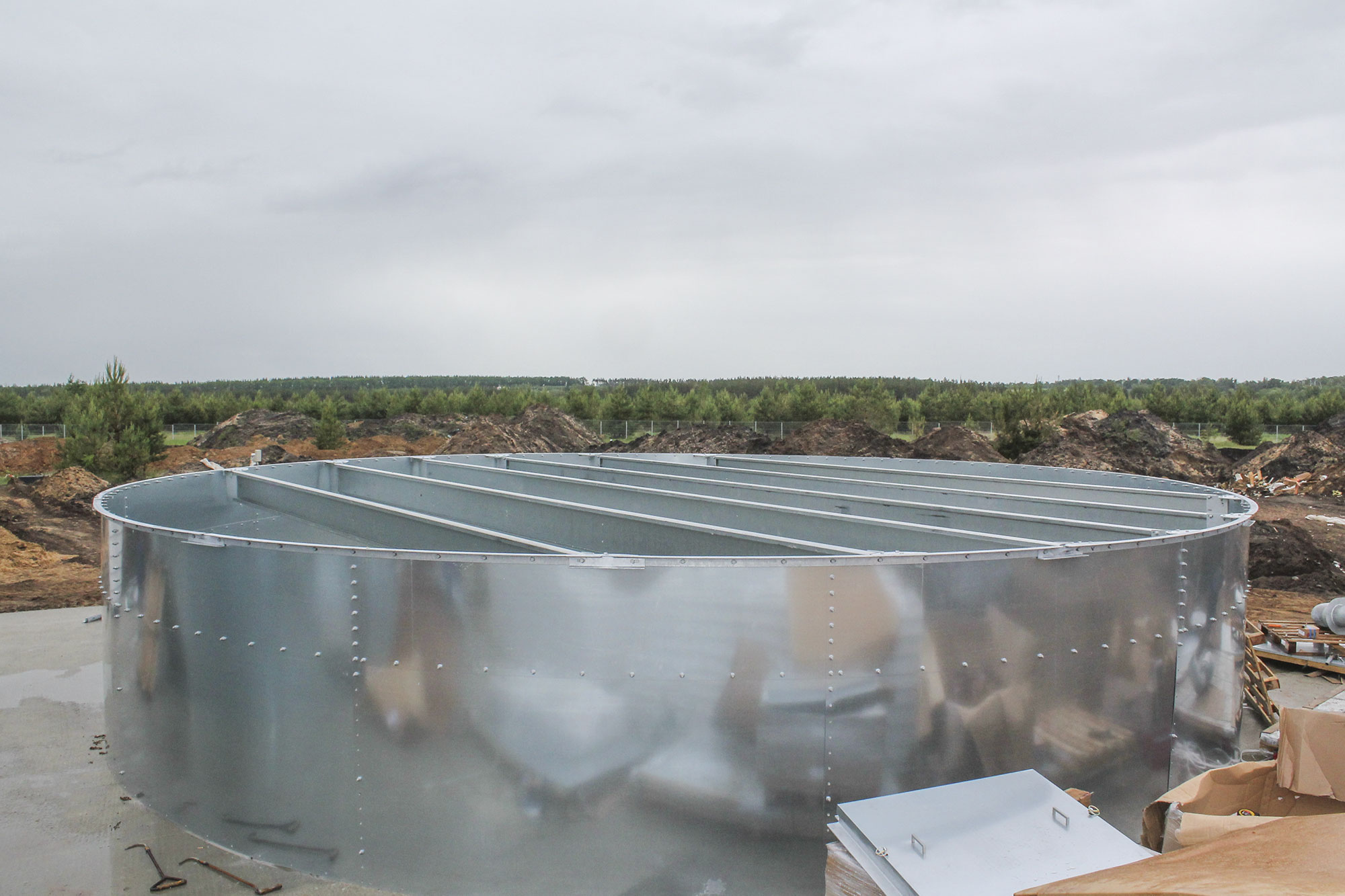

  Кровля состоит из сэндвич-панелей толщиной не менее 60 мм с наполнителем из пенополиизоцианурата (PIR). Сэндвич-панели крепятся друг к другу вплотную по длине и фиксируются на саморезы образуя единую конструкцию. Кровельная конструкция из сэндвич-панелей, зафиксированных между собой саморезами, устанавливается сверху на металлические опорные балки имеющих C-образную форму в сечении. Опорные балки крепятся к верхнему краю стенок резервуара с помощью специальных консолей. Соединительные консоли устанавливаются с внутренней стороны стенок резервуара и крепятся к ним болтовыми соединениями. Опорные балки устанавливаются параллельно друг другу. Расстояние между опорными балками индивидуальное для каждого резервуара. Между собой опорные балки соединены металлическими распорными трубками. Количество распорных трубок тоже индивидуальное для каждого резервуара. С внешней стороны стенок резервуара по верхней кромке крепятся уголки жесткости (верхний уголок жесткости). Ширина полки верхнего уголка жесткости составляет 50 мм. Конструкция кровли, состоящая из сэндвич-панелей, имеет круглую форму и её диаметр равен диаметру резервуара плюс 100 мм запаса, которые образуют полки верхнего уголка жесткости. Кровля крепится к опорным балкам и верхнему уголку жесткости с помощью саморезов с шагом в 500 мм. Все элементы крыши соединены между собой в единую надежную конструкцию.

• ПВХ-мембрана
  Герметичность резервуара обеспечивается применением ПВХ-мембраны, которая изготавливается под индивидуальные размеры конкретной емкости.

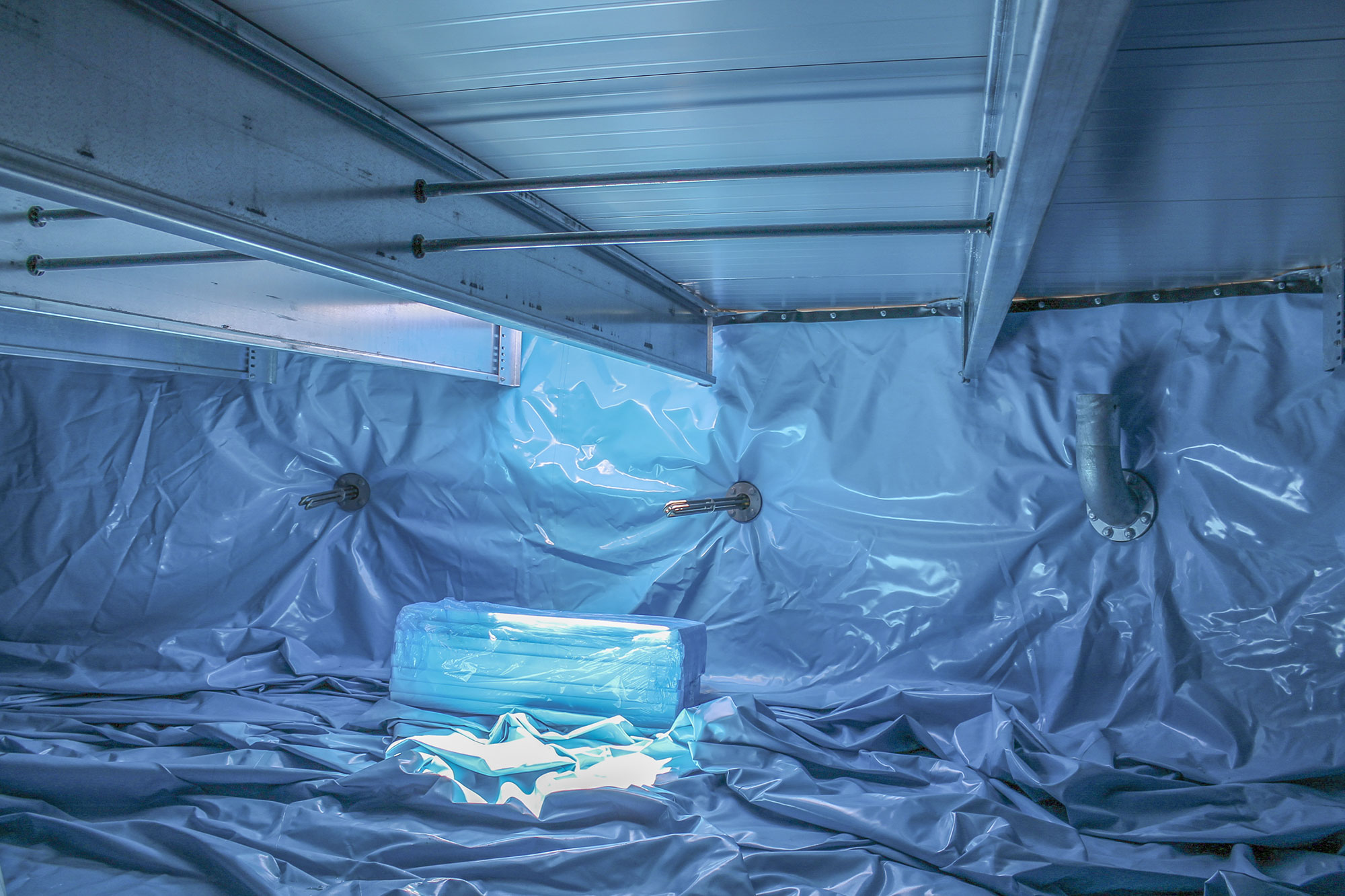

  Мембрана имеет форму цилиндра с плоским дном и располагается внутри стальной конструкции резервуара. Материал ПВХ-мембраны обладает мягкостью и гибкостью, но при этом имеет высокие прочностные характеристики как на разрыв, так и на температурные колебания. Гидроизолирующая мембрана изготавливается исключительно на производстве. С помощью автоматизированной системы резки Autometrix Radium осуществляется раскрой ПВХ-ткани на куски необходимой формы и затем сшиваются методом сварки швов горячим воздухом с помощью специализированного оборудования. Технология сварки швов горячим воздухом заключается в соединении полимерных тканей под воздействием интенсивной струи нагретого воздуха и давления. При сварке горячим воздухом образуется цельная бесшовная конструкция без морщин и пузырей, а место соединения достаточно прочное, чтобы выдерживать значительные нагрузки. Гидроизолирующая ПВХ-мембрана крепится к верхней кромке резервуара с внутренней стороны на болтовые соединения с шагом в 500 мм.

• Утепление

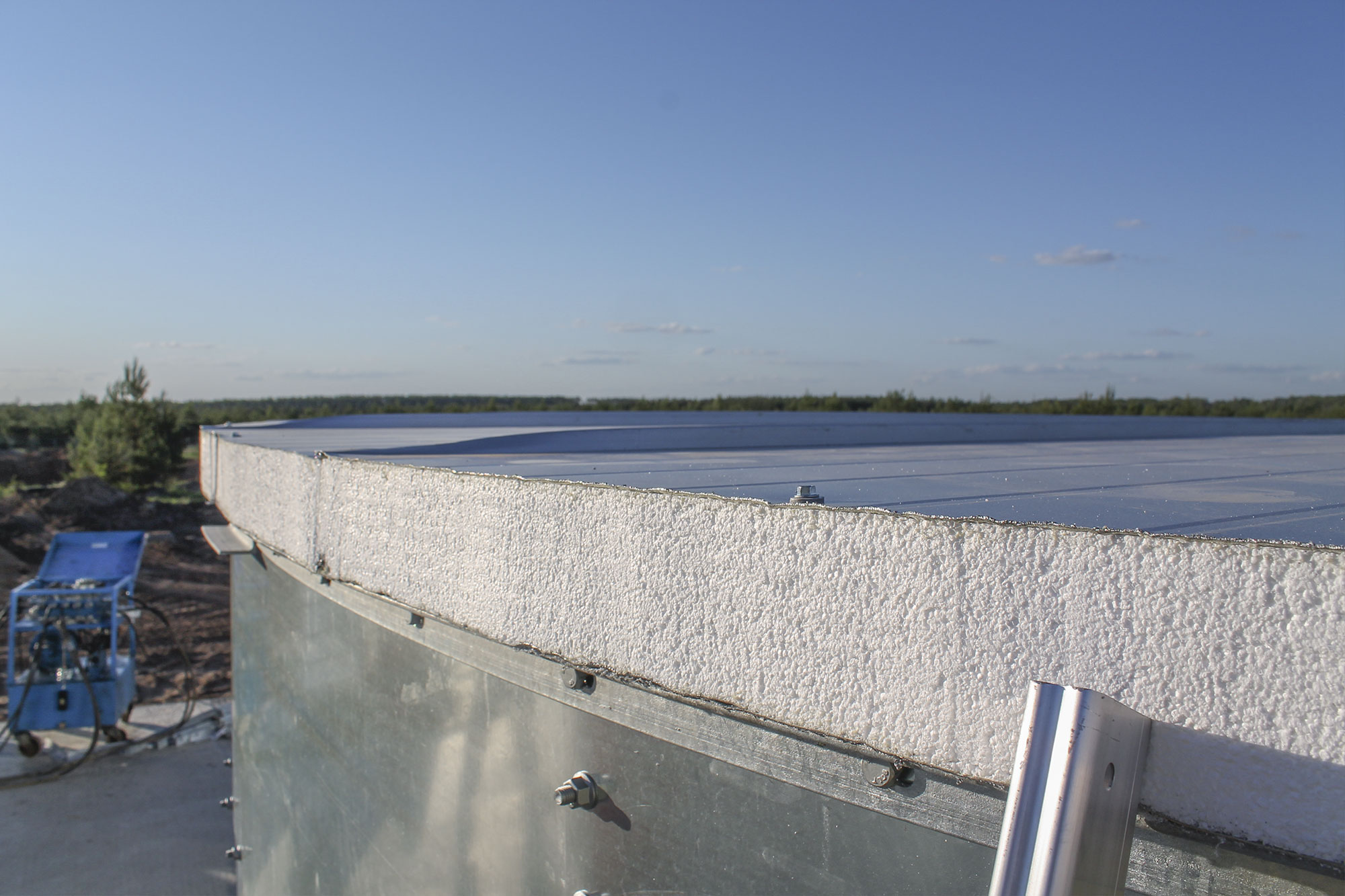

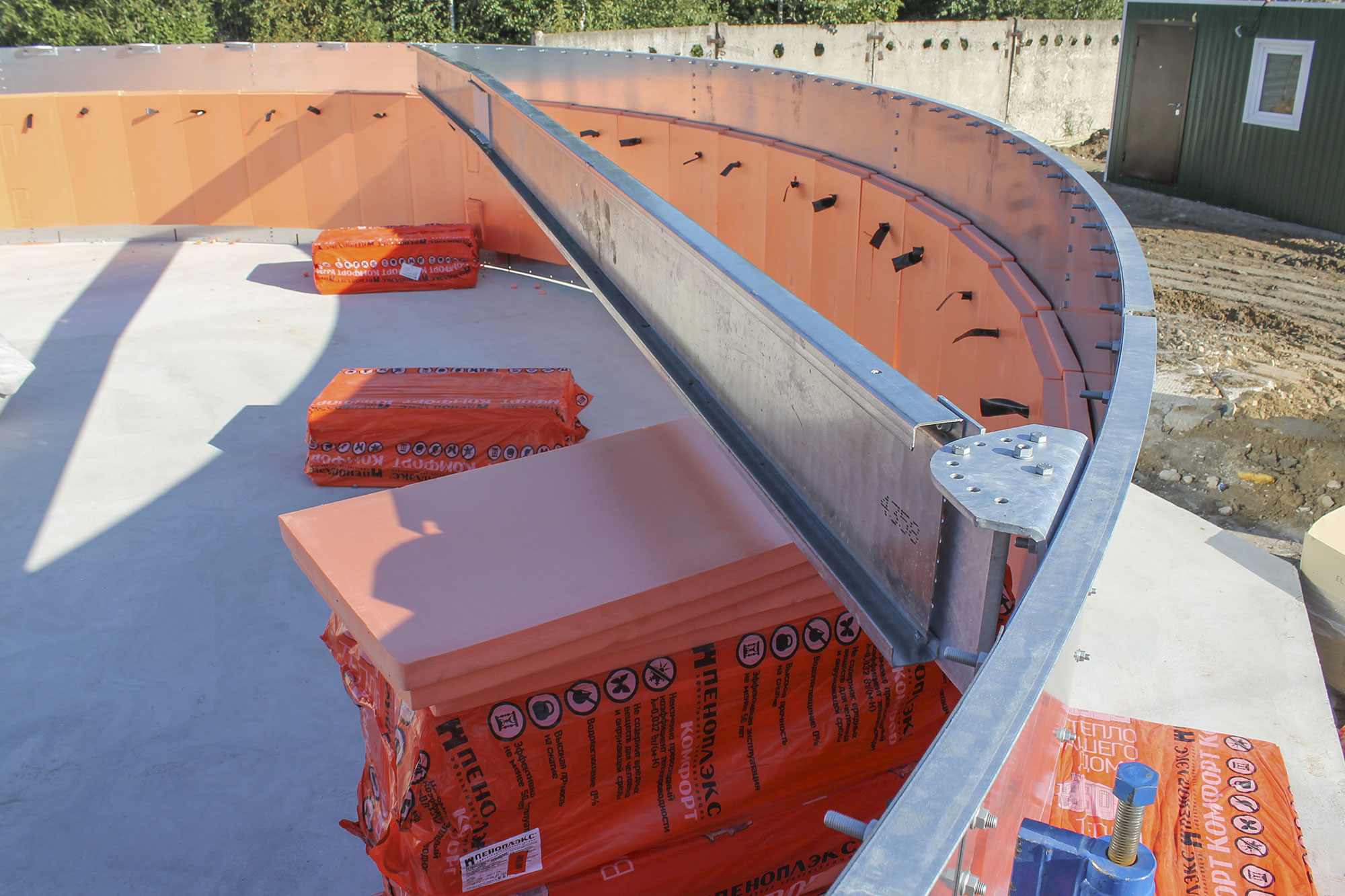

  К внутренним стенкам резервуара, состоящим из металлических листов, крепятся плиты из экструдированного пенополистирола. Этот материал имеет низкий коэффициент теплопроводности и поэтому снижает воздействие холодной температуры воздуха окружающей среды на температуру воды хранящейся в резервуаре. Теплоизоляционные плиты имеют Г-образную кромку, что позволяет осуществить их плотное стыкование друг с другом с исключением мостиков холода. Помимо стен пенополистиролом застилается дно емкости. Кровля состоящая из сэндвич-панелей также играет роль утеплителя, так как наполнитель из пенополиизоцианурата (PIR) тоже обладает низкой теплопроводностью. Кровля с наполнителем вместе с утеплением внутренних стен и дна резервуара плитами из экструдированного пенополистирола защищают воду от замерзания при падении температуры внешней среды ниже 15 градусов по Цельсию. Для южных регионов России, в которых температура зимой не падает ниже 20 градусов, этого способа утепления достаточно для исключения замерзания воды. Важно отметить, что утепление резервуара плитами пенополистирола уменьшает полезный объем хранимой в нем воды и это необходимо учитывать при составлении технического задания на поставку резервуаров. Для максимально точного подбора емкости необходимо указывать полезный и геометрический объемы.

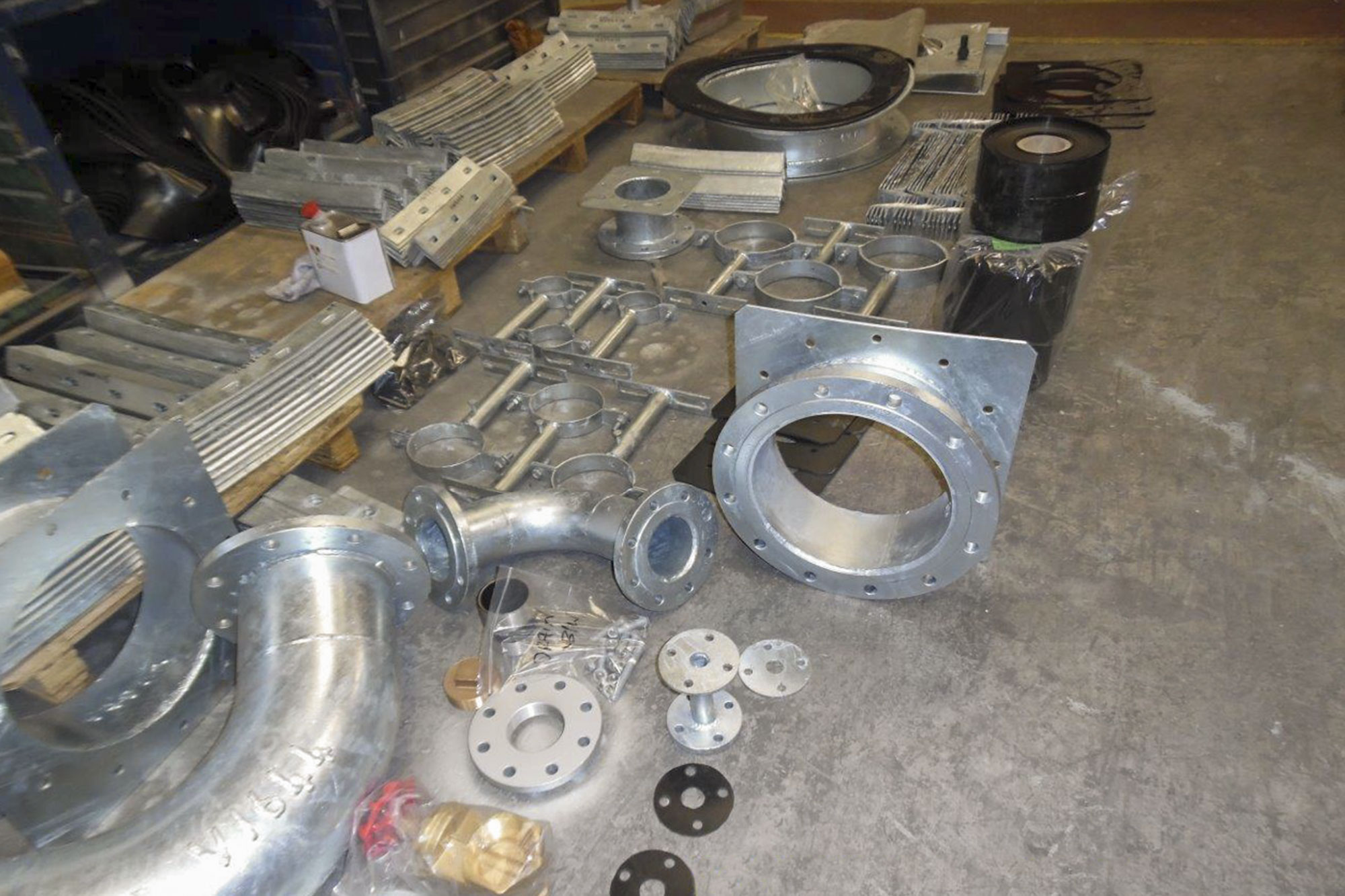

• Узлы
  Каждый резервуар снабжен базовым набором обязательных узлов и элементов необходимых для его функционирования:

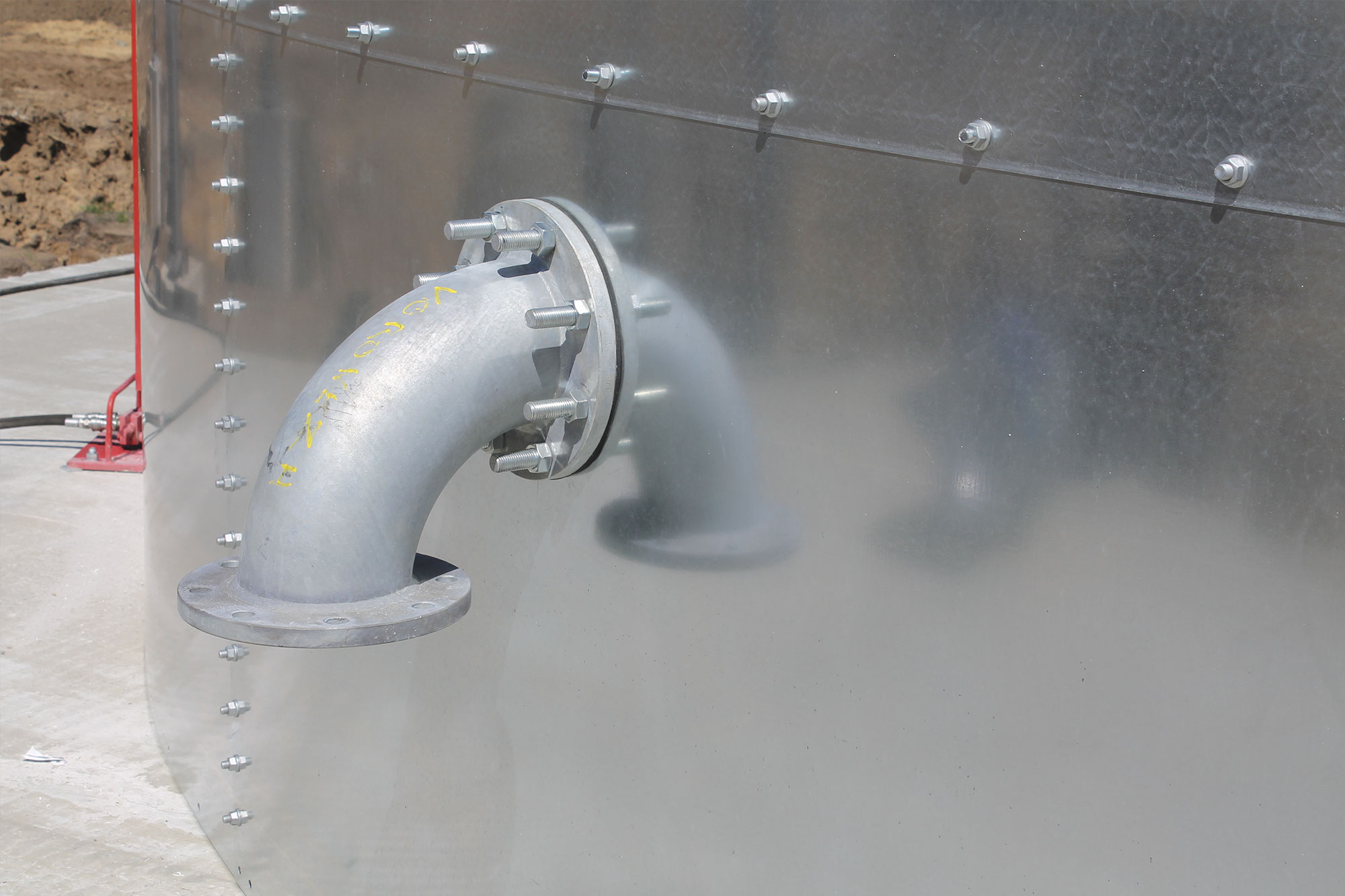

  • Узел отводящий (к насосу)

  • Узел отводящий (к пожарной технике)

  • Узел подводящий (наполнение резервуара)

  • Узел подводящий (линия теста насоса)

  • Узел перелива (защита от переполнения)

  • Узел дренажный

  • Патрубок для подключения системы фильтрации (фильтра-поглотителя)

  • Внешняя лестница с платформой

  • Люк световой в крыше

  • Люк-лаз в нижнем поясе

  • Комплект креплений трубопроводов

  • Комплект креплений к фундаменту

  • Гидростатический термоманометр

  • Нагреватель электрический 4 кВт мли 9 кВт

  • Узел установки датчика температуры воды

  • Узел установки датчиков уровня воды

  • Комплект лотков для прокладки кабелей

  • Распред. коробка для коммутации кабелей

  ПРЕИМУЩЕСТВА ТЕХНОЛОГИИ СБОРНЫХ СТАЛЬНЫХ РЕЗЕРВУАРОВ

  • Широкая линейка габаритов
    Важным преимуществом технологии сборных резервуаров является широкая линейка габаритов - резервуар одного и того же объема может быть выполнен в сразу в нескольких вариантах. Резервуар может быть высокий с небольшим диаметром или наоборот низкий с диаметром большого размера. Это позволяет разместить емкость на небольшой по площади территории или же подстраиваться под ограничения по высоте в зависимости от индивидуальных потребностей заказчика. Помимо широкого выбора габаритов резервуара одинакового объема технология сборных стальных резервуаров позволяет предоставить габариты емкости максимально точно соответствующие требованиям выставляемым заказчиком. То есть если заказчику требуется обеспечить хранение воды объемом, например, 367 кубических метров, то объем предлагаемой емкости не будет округляться до 400 м3, а будет подбираться с учетом изначально выставленных требований по объему с запасом не более 10 кубических метров.

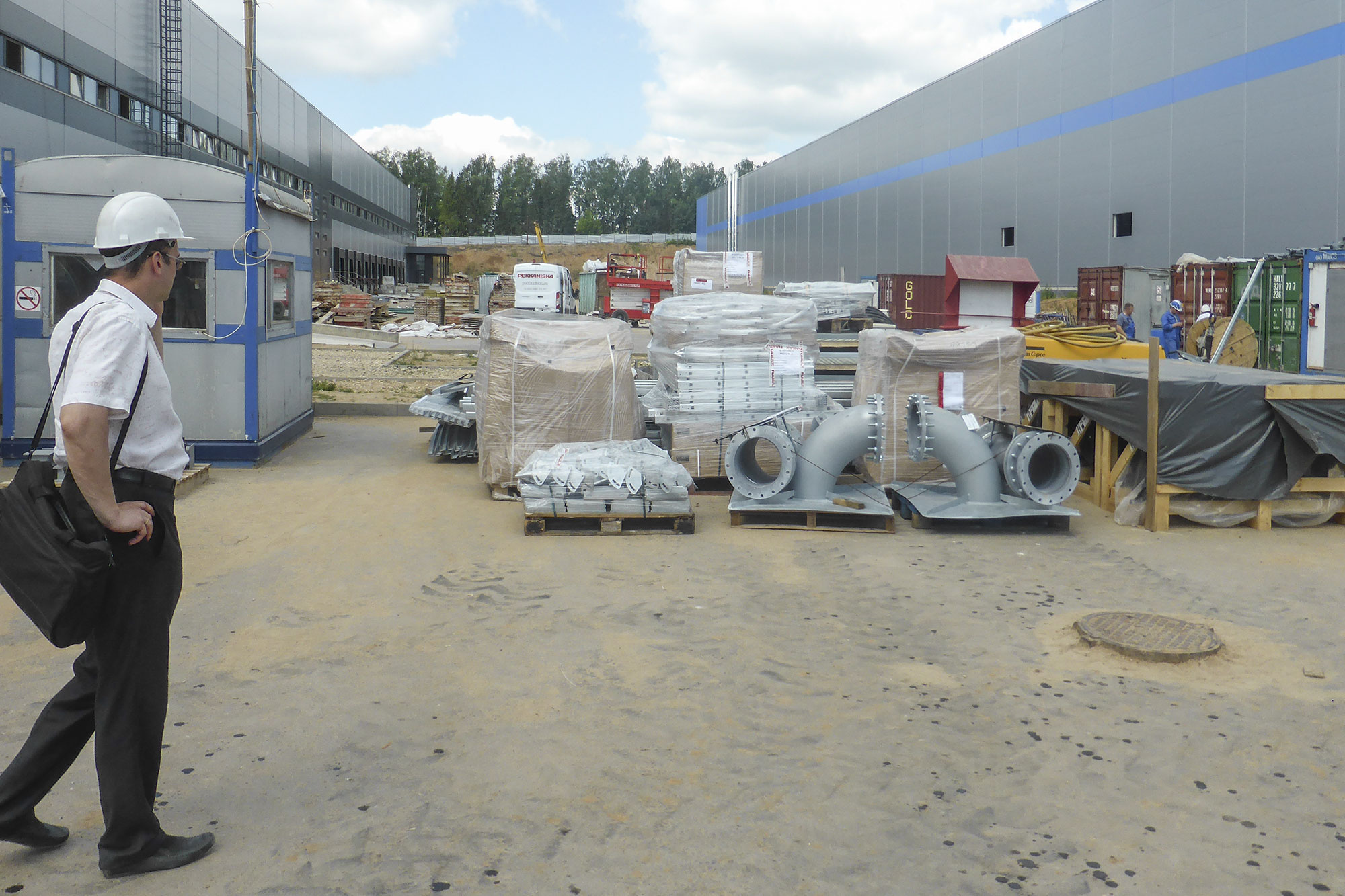

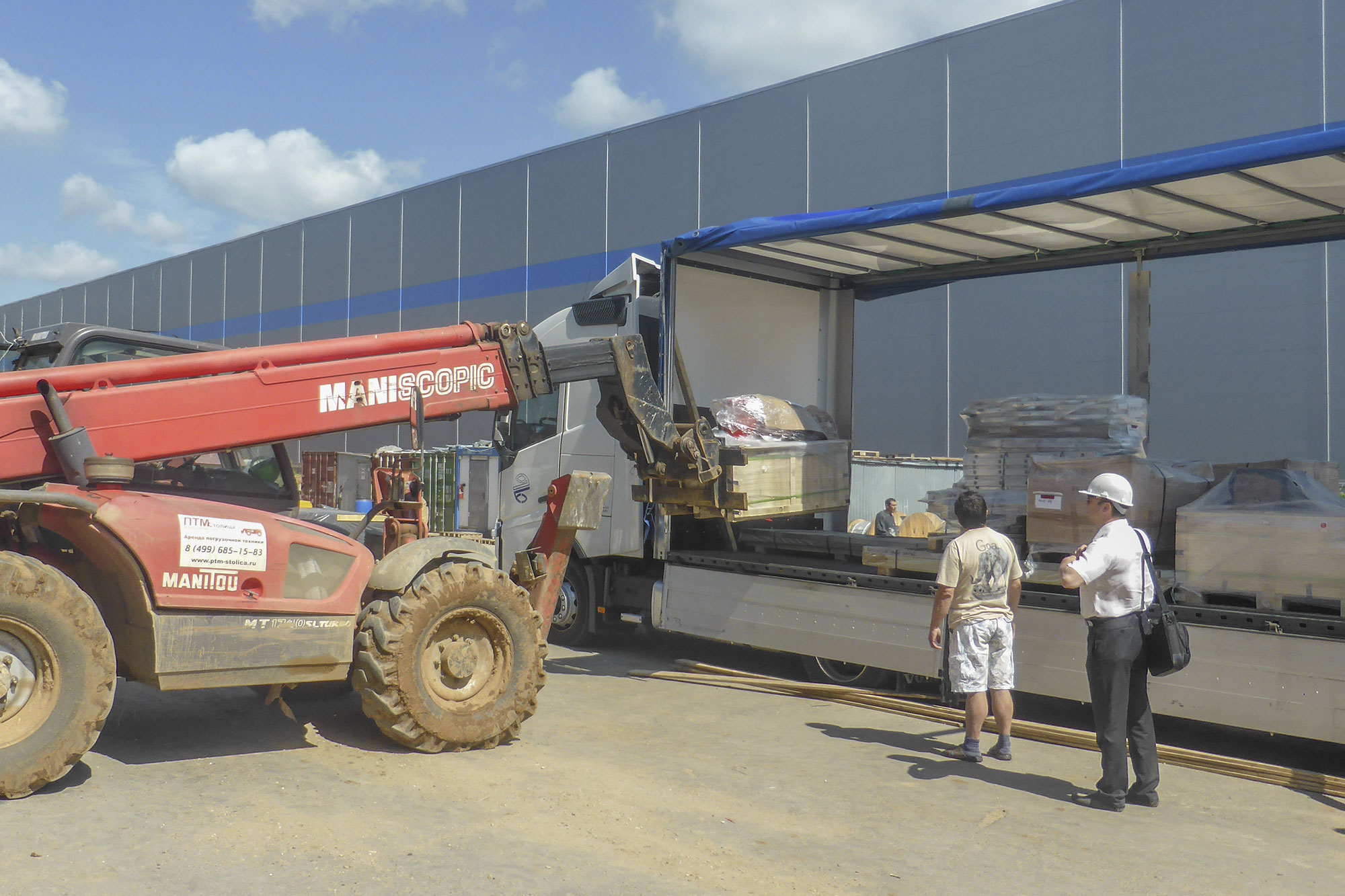

  • Компактная доставка и хранение

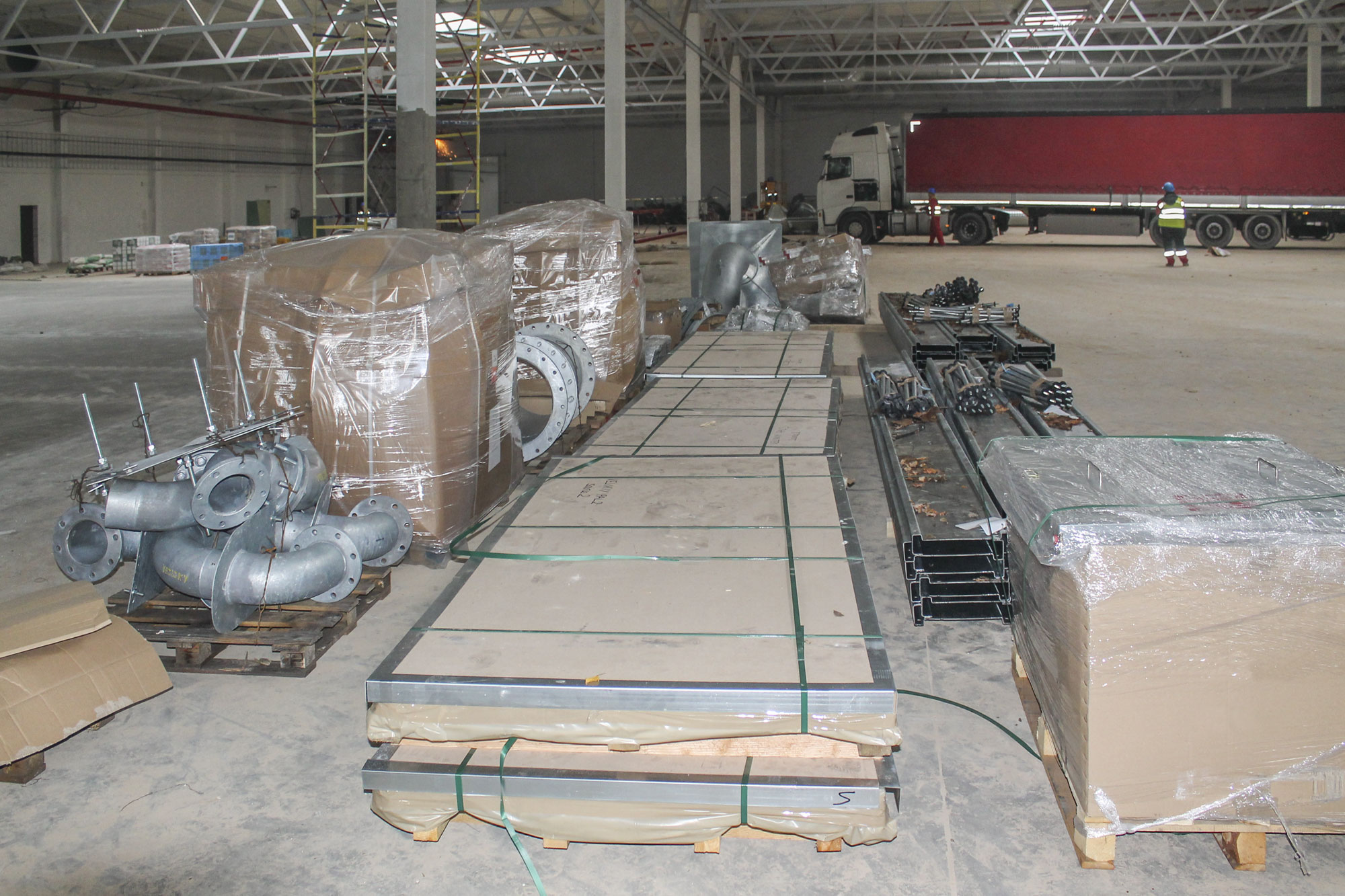

    Резервуар собирается из большого количества элементов, которые собираются в единую конструкцию в основном при помощи болтовых соединений. Никаких сварочных работ на месте монтажа не проводится. Соответственно резервуар представляет собой набор комплектующих полностью изготовленных в производственных условиях на высокоточном оборудовании, которые в компактно упакованном виде доставляются на место строительства. На самом месте строительства происходит лишь сборка всех комплектующих в единое сооружение. Это позволяет доставлять груз к строительным площадкам, расположенным в труднодоступных локациях. Дополнительно к этому герметичная и компактная упаковка не требует создания специальных условий для хранения комплектующих до начала монтажа.

  • Быстрый монтаж в любое время года

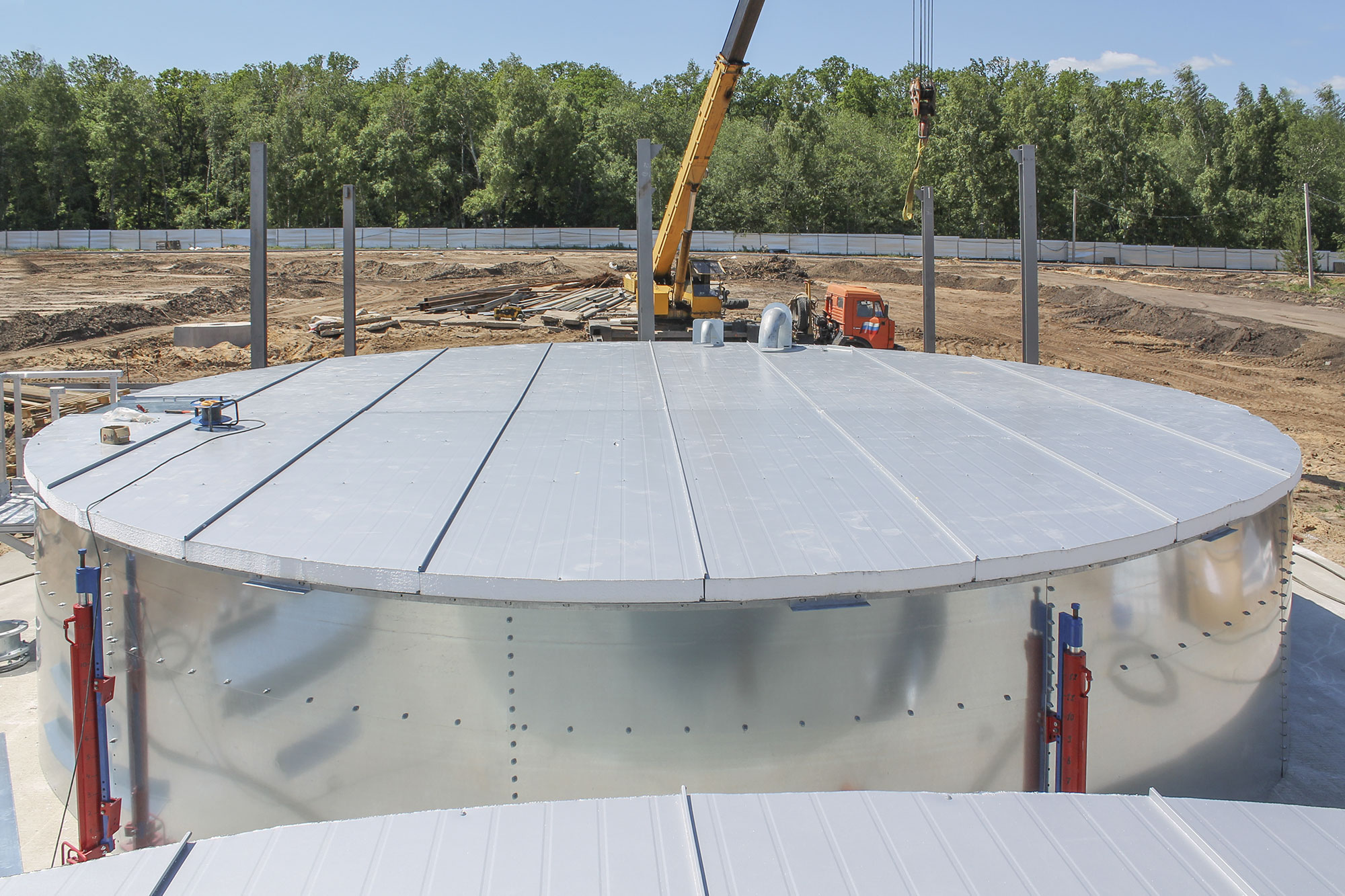

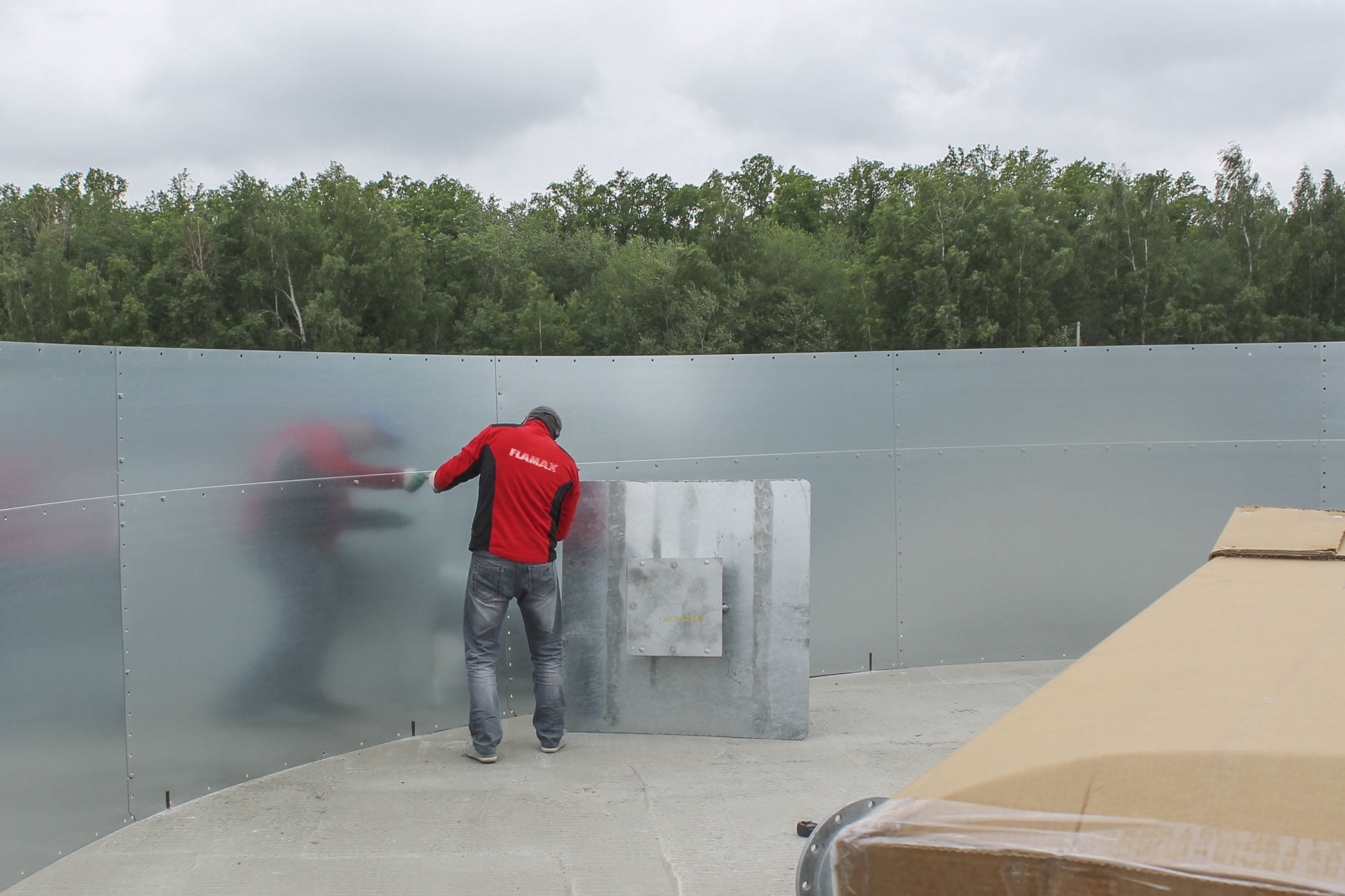

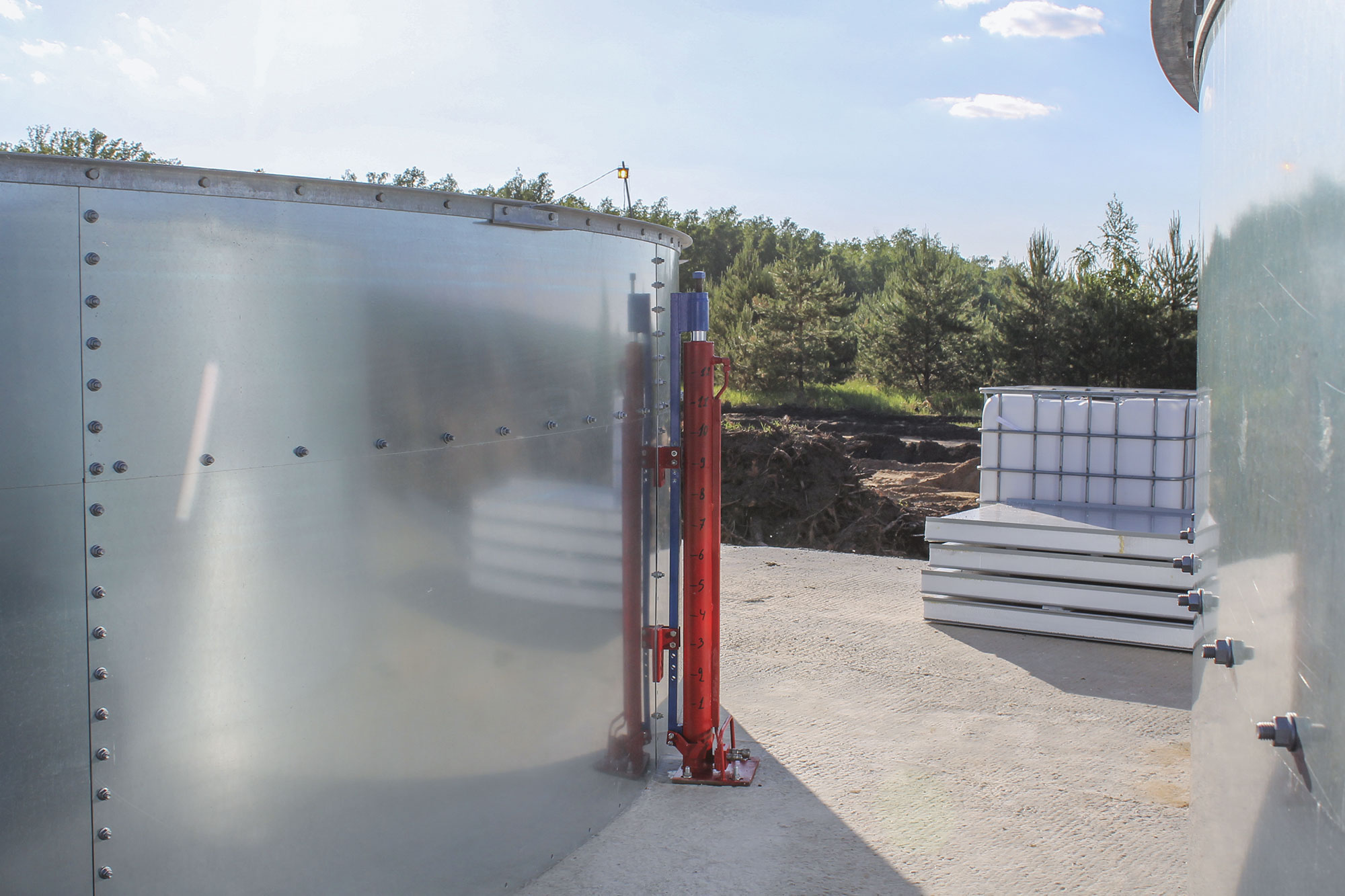

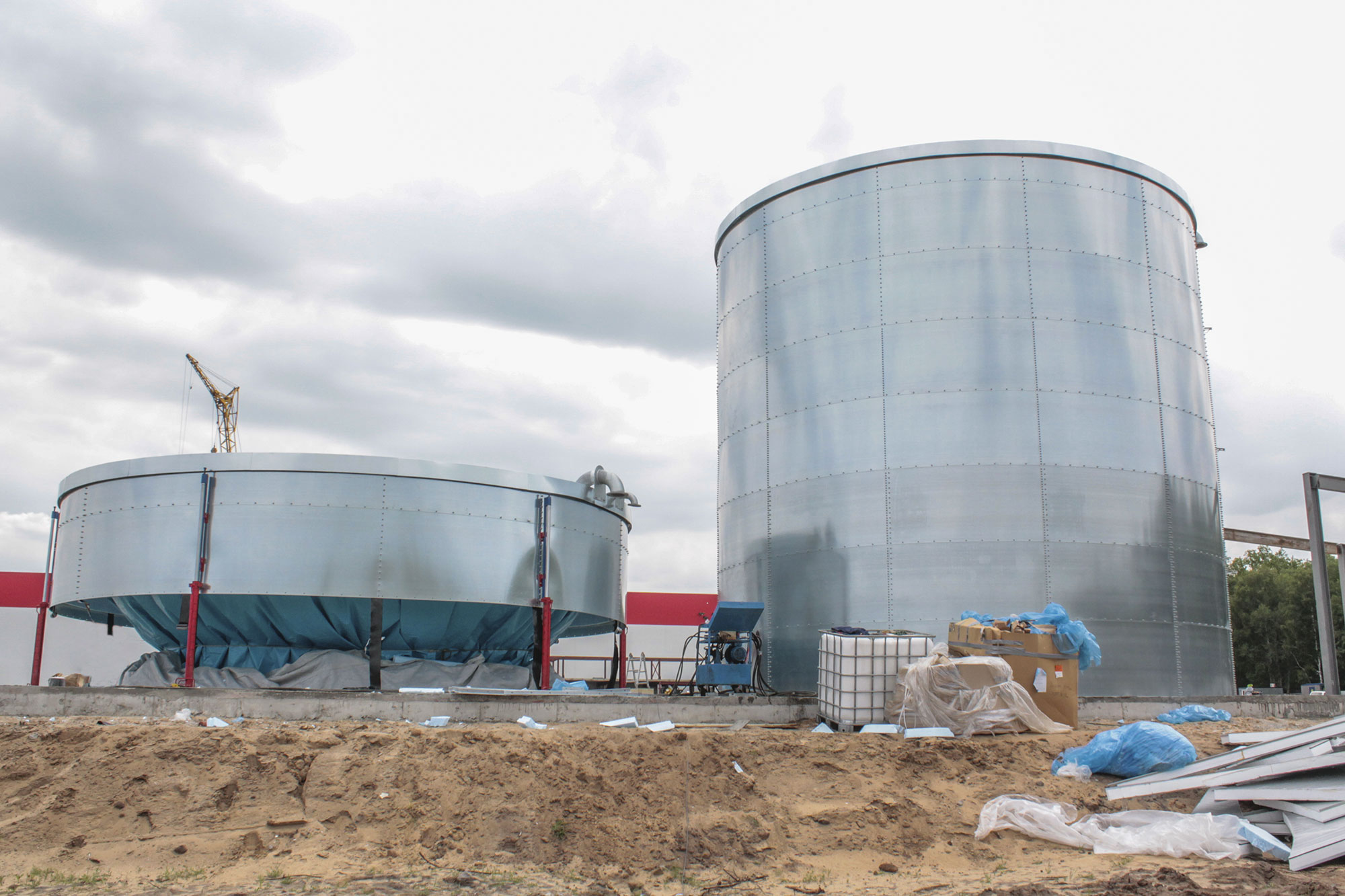

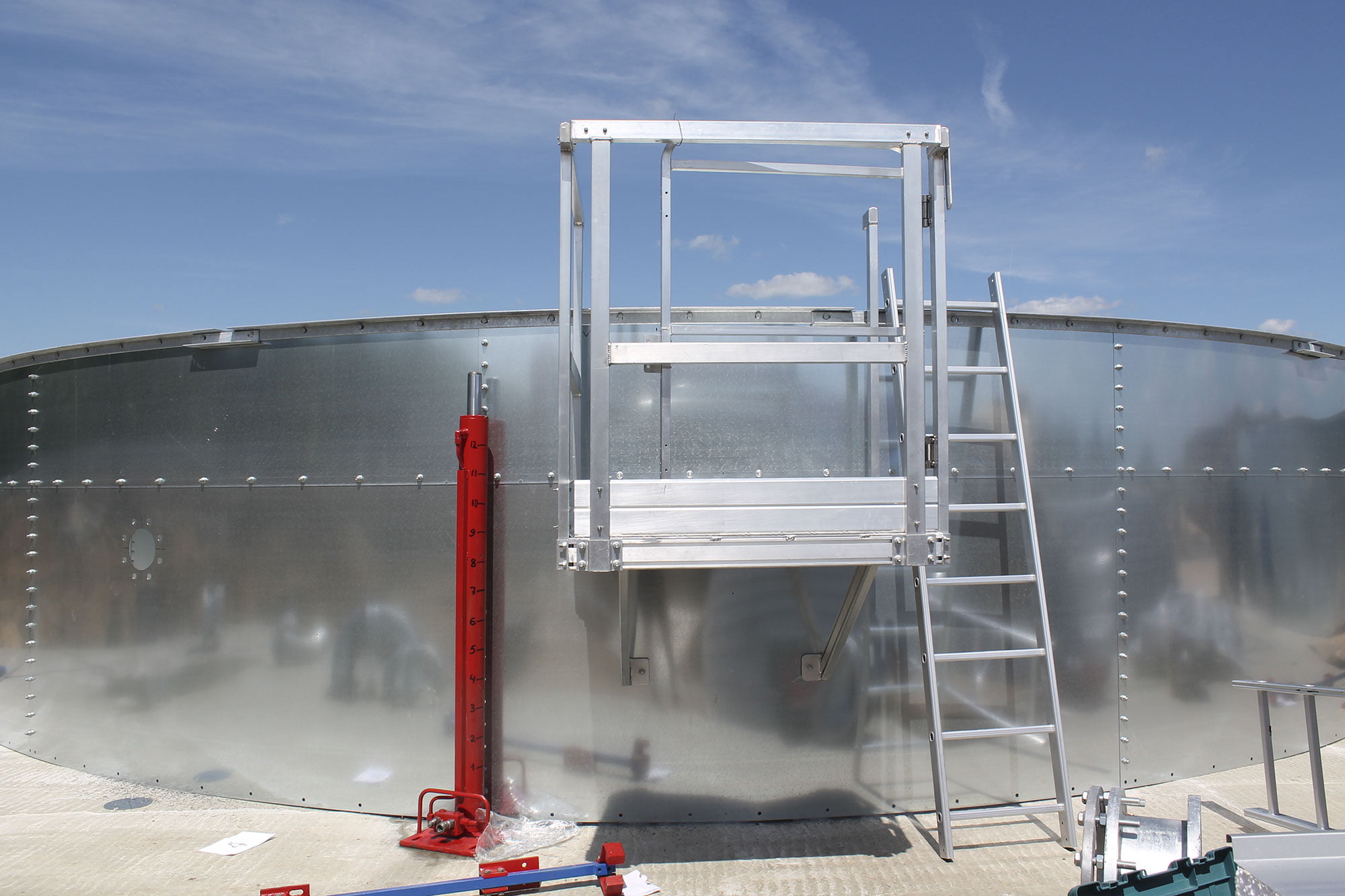

    Сборные стальные резервуары имеют быстрые сроки монтажа относительно других видов емкостей. Это обеспечивается отсутствием сварочных работ, отсутствием работ по монтажу дна резервуара, а также технологией подъема конструкции с помощью системы гидравлических домкратов. Сборка резервуара происходит следующим образом. Сначала собирается верхняя часть конструкции и крыша. На этом этапе к верхней части резервуара крепятся узлы, ПВХ-мембрана и утеплитель. Далее по периметру устанавливаются гидравлические домкраты и начинается подъем конструкции. Подъем осуществляется на высоту одного листа (1250 мм). К нижнему краю крепится следующий ряд листов, составляющих корпус резервуара, а также опять утеплитель и необходимые узлы. Таким образом пошагово собирается весь резервуар до проектной высоты. По периметру нижнего края емкости крепится уголок жесткости, который крепится к фундаменту с помощью анкерных болтов. Глубина анкеровки составляет 60 мм. Размер шага между анкерными болтами составляет 2000 мм. В нижней части резервуара, как и на предыдущих этапах, устанавливаются все необходимые узлы, а также люк-лаз для доступа внутрь. Описанный способ монтажа позволяет строить быстро строить резервуары в любое время года. Для примера: монтаж двух резервуаров объемом 500 кубических метров занимает от 5 до 10 календарных дней.


  • Эксплуатация при низких температурах
    Сборные стальные резервуары рассчитаны для применения в районах с холодным климатом. Индивидуальное техническое решение подбирается в зависимости от показателей холодной пятидневки и максимальной отрицательной температуры региона, в котором требуется установить емкость.

    Для исключения замерзания воды предусмотрено:

    1. Утепление
    • стен и дна резервуара плитами из экструдированного пенополистирола толщиной 50 или 100 мм;
    • кровля из сэндвич-панелей толщиной не менее 60 мм с наполнителем из пенополиизоцианурата (PIR).

    2. Система подогрева воды

    • шкаф управления и контроля температуры воды;

    • датчики температуры воды и нагреватели (ТЭН) закрытого типа. Нагревательный элемент установлен в герметичной колбе из нержавеющей стали, что позволяет осуществлять его замену без слива воды.


  • Устойчивость к сейсмическим нагрузкам
    Резервуары на болтах удобны для эксплуатации в сейсмоопасных регионах. Они выдерживают землетрясения до 9 баллов. При этом обладают рядом преимуществ перед другими типами емкостей. Например, в сравнении с классическими РВС (резервуар вертикальный стальной) сборные резервуары возможно доставлять в места со сложной пересеченной местностью. Подземные пластиковые и бетонные емкости в принципе не применимы в сейсмоопасных регионах.

  • Замена неисправных элементов без слива воды
    В комплектации сборного резервуара присутствуют элементы, которые в процессе длительной или неправильной эксплуатации могут выйти из строя и требующие, в этом случае, замены. К таким элементам относятся электрические нагреватели, а также датчики фиксации температуры и уровня воды. Конструкция этих элементов устроена таким образом, что их замена не требует слива воды из резервуара.
  • Устойчивость к коррозии и эстетичный внешний вид
    Стальные листы, из которых состоит корпус резервуара, имеют антикоррозийное цинковое покрытие нанесенное методом промышленного горячеоцинкованного проката. В отличие от обычного горячеоцинкованного покрытия наносимого методом окунания в ванную с расплавленным цинком данное покрытие имеет более эстетичный внешний вид и при этом обладает высокими антикоррозийными показателями. Другие элементы резервуара, расположенные как внутри так и снаружи конструкции тоже имеют различные виды антикоррозийных покрытий:

    • опорные балки крыши - цинковое покрытие нанесенное методом промышленного горячеоцинкованного проката;

    • внутренние узлы обеспечивающие функционирование резервуара (отводящие, подводящие, дренажные) - горячее цинкование;

    • люк световой в крыше - горячее цинкование;

    • люк-лаз в нижнем поясе - горячее цинкование;

    • крепления к трубопроводу - горячее цинкование;

    • колба нагревателя (контейнер для ТЭН) - горячее цинкование;

    • лотки для прокладки кабелей - горячее цинкование;

    • болты и гайки - термодиффузионное цинковое покрытие.
