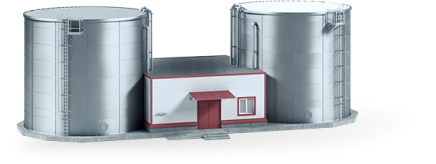

Наземные сборные стальные резервуары с гидроизолирующей ПВХ-мембраной объемом от 50 до 5000 кубических метров для хранения противопожарного запаса воды

Этапы работ

  • 1 этап (1 день)

    Подготовка

    Уточняется регион установки и объем хранимой воды. В случае, если резервуар будет использоваться для хранения совмещенного запаса воды, уточняется ее тип (питьевая или техническая). Задаются ограничения по доступной площади и высоте.

    Этапы работ
    1 этап
  • 2 этап (1 день)

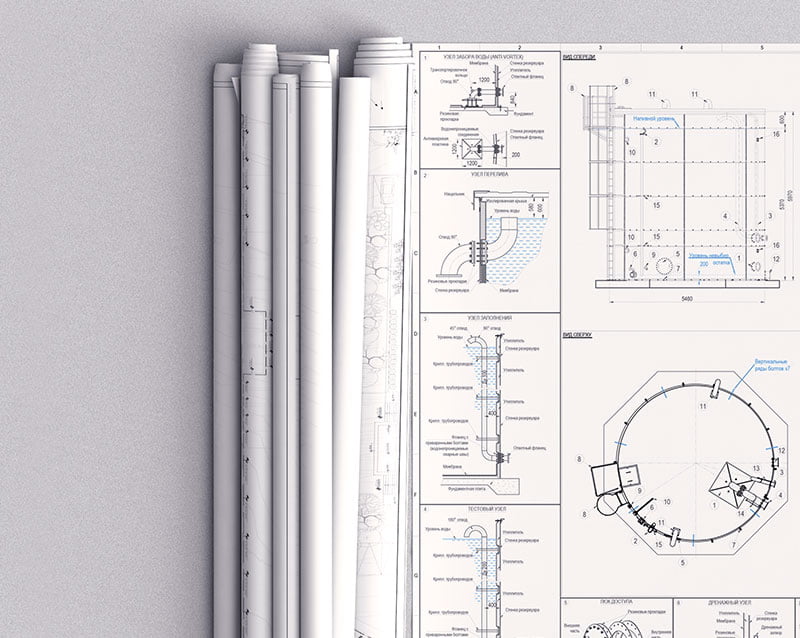

    Проектирование

    Рабочая документация для сборного стального резервуара готовится в строгом соответствии с нормативной документацией, допусками и сертификацией

    Этапы работ
    2 этап
  • 3 этап (12 недель)

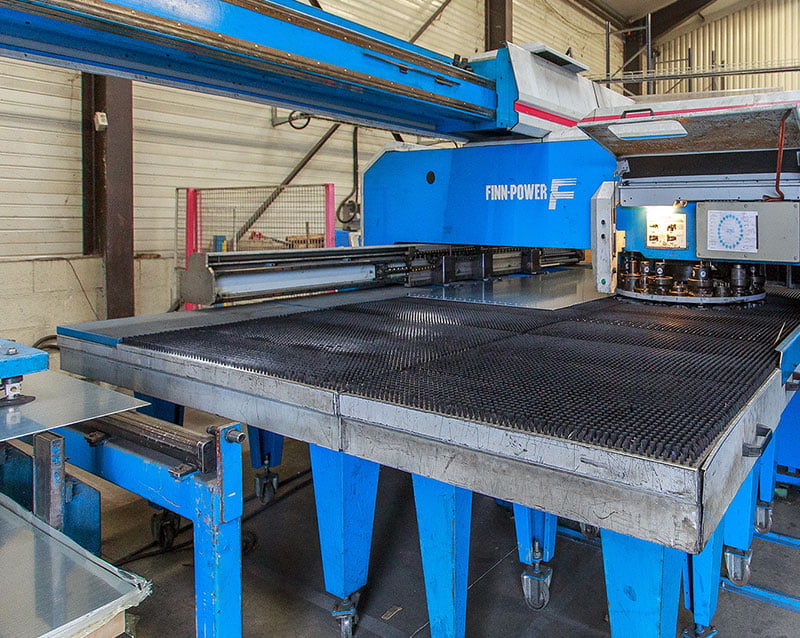

    Производство и доставка

    Все элементы резервуара изготавливаются в заводских условиях. Комплектующие имеют габаритные размеры и упаковываются на стандартные евро-палеты. Герметичная и компактная упаковка не требует создания специальных условий для хранения комплектующих до начала монтажа.

    Этапы работ
    3 этап
  • 4 этап (5-15 дней)

    Монтаж

    Сборка резервуаров осуществляется без привлечения тяжелой спецтехники, высотных и сварочных работ. Технология сборки позволяет производить монтаж в любое время года, в стесненных условиях и в помещениях, в максимально короткие сроки

    Этапы работ
    4 этап
  • 5 этап (1 день)

    Испытания

    Системы тестируются и доводятся до заданных параметров

    Этапы работ
    5 этап
  • 6 этап

    Гарантия

    Гарантия на установленные резервуары – 2 года с возможностью расширения до 5 или 10 лет

    Этапы работ
    6 этап

Технология

Технология

Стальные листы

01

Корпус пожарного резервуара собирается из стальных листов стандартизированных размеров. Листы имеют высококачественное антикоррозийное цинковое покрытие нанесенное методом промышленного горячеоцинкованного проката.

Технология

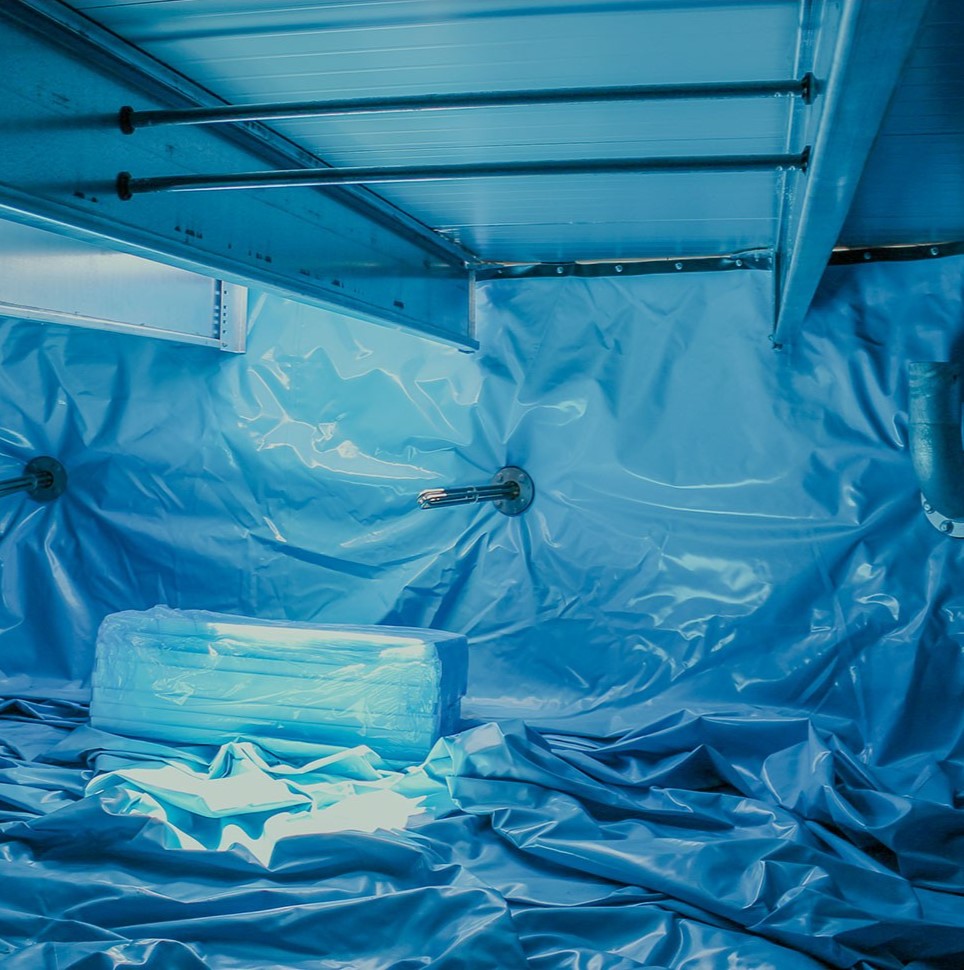

ПВХ мембрана

02

Изготавливается на заводе как цельное изделие под индивидуальные размеры конкретного резервуара. Использование ПВХ мембраны обеспечивает идеальную герметичность и отсутствие контакта воды с металлическим корпусом

Технология

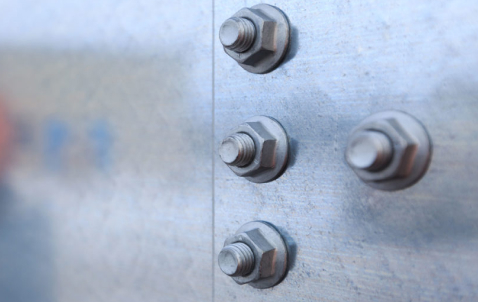

Болтовые соединения

03

Стальные листы пожарного резервуара скреплены между собой на болтовые соединения. Количество болтовых соединений подбирается в зависимости от показателей ветровых, снеговых и сейсмических нагрузок принятых для региона, в котором требуется установить емкость

Технология

Доставка

04

Все комплектующие сборных стальных резервуаров являются габаритными и упаковываются на стандартные евро-паллеты. Это позволяет доставлять груз к строительным площадкам, расположенным в труднодоступных локациях.

Технология

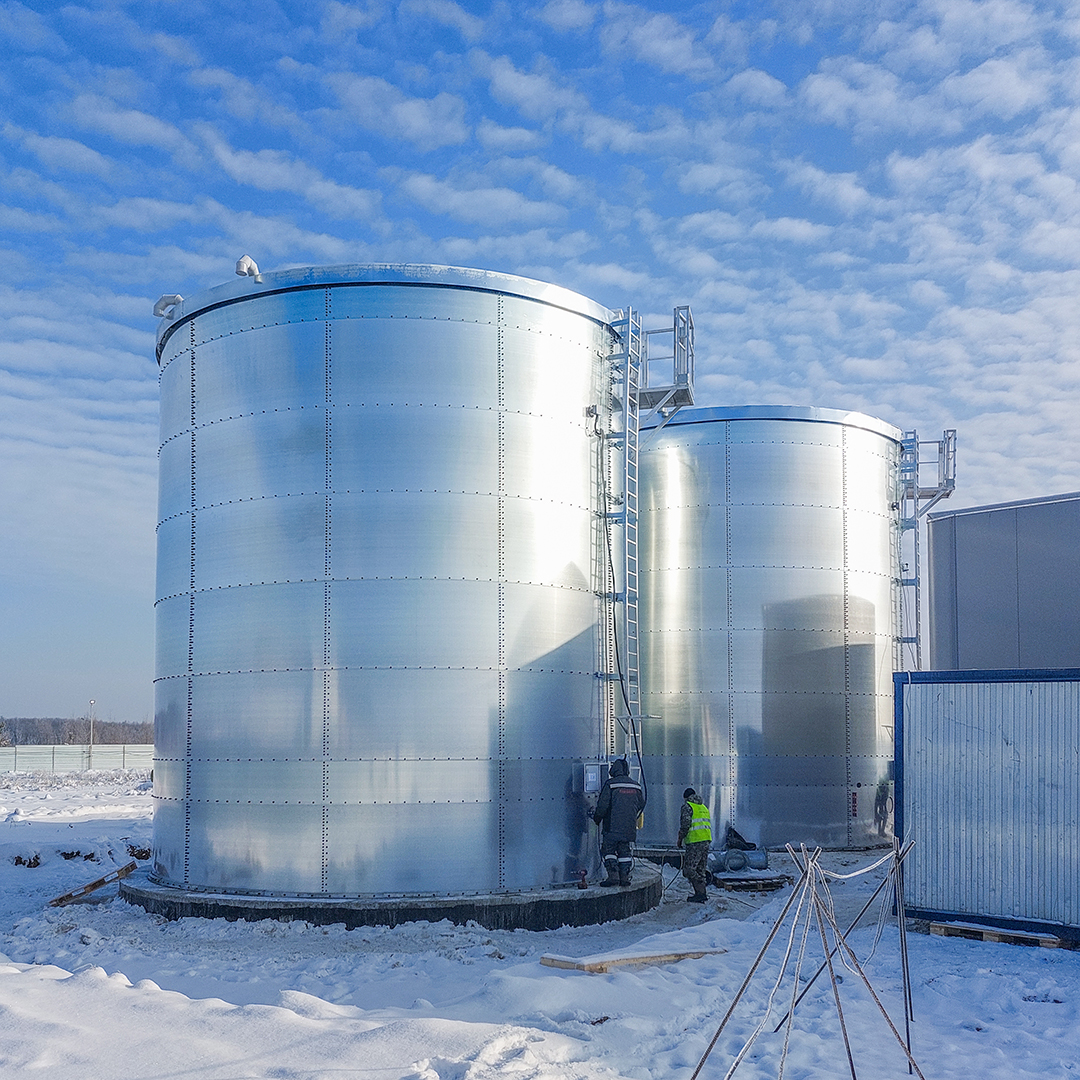

Монтаж

05

Подъем резервуаров до проектной высоты осуществляется системой синхронизированных гидравлических домкратов. Это позволяет производить монтаж в любое время года в короткие сроки (для примера: 2 емкости по 500 м3 за 5-7 дней).

Технология

Испытания

06

Гидравлические испытания сборного резервуара осуществляется путем налива воды до проектного уровня и выдерживанием её в течение суток.

Варианты
размещения
резервуаров

Сборные стальные резервуары FLAMAX могут располагаться на объекте относительно насосной станции тремя различными способами. Их размещение зависит от исходных данных объекта и от требований заказчиков.

  • 01
    Вариант размещения резервуара

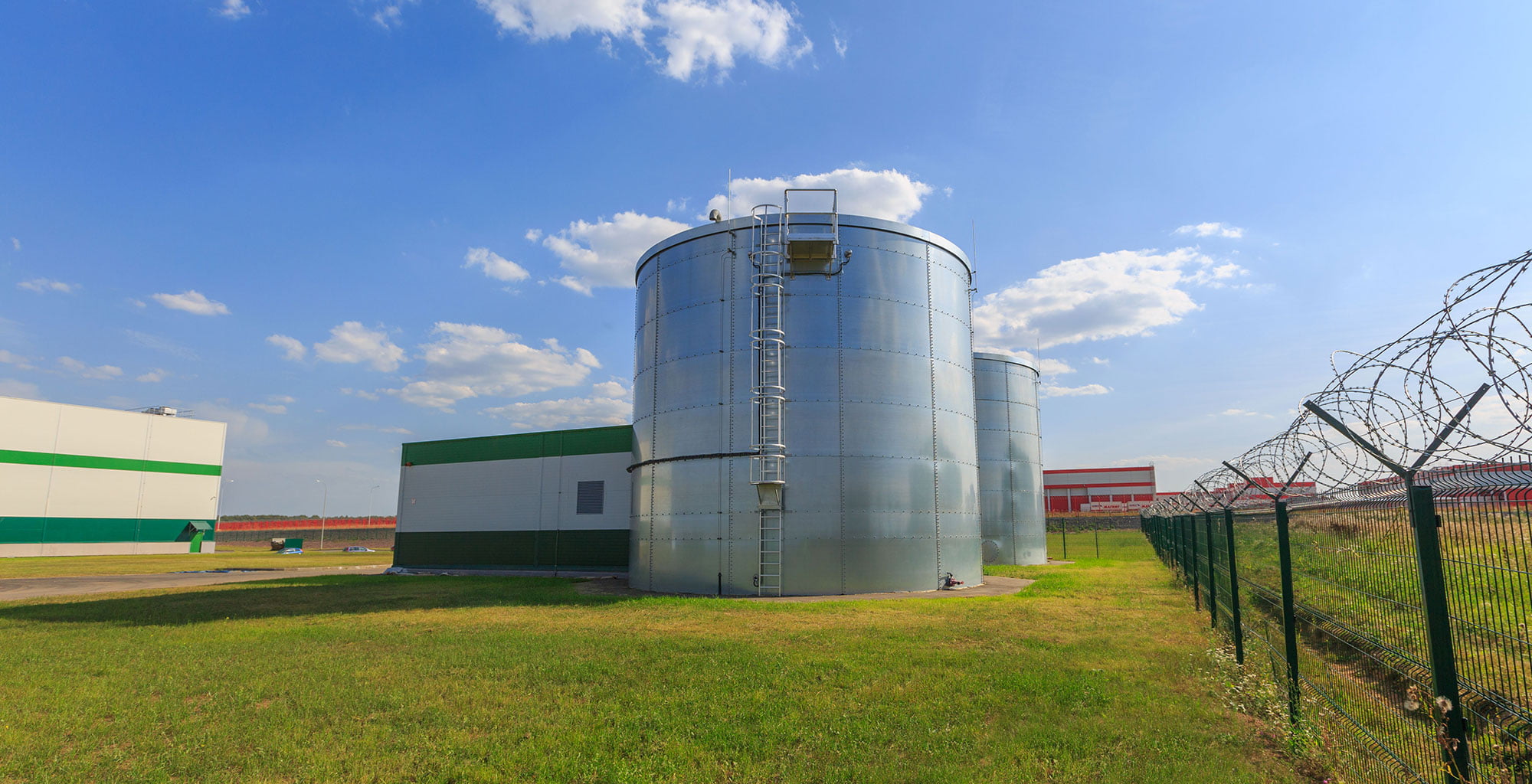

    Отдельно-стоящие резервуары

    Резервуары установлены на удалении от насосной станции. Это классическое архитектурное решение. Как правило, в этом случае пожарные емкости располагаются недалеко от основного здания на объекте.

  • 02
    Вариант размещения резервуара

    РЕЗЕРВУАРЫ ПРИСТРОЕНЫ К НАСОСНОЙ СТАНЦИИ ИЛИ К ЗДАНИЮ

    Пожарные резервуары могут быть пристроены к насосной станции или к другому зданию на объекте: это экономит площадь застройки, повышает комфорт эксплуатации основных узлов, не требует обогрева водозаполненных трубопроводов в холодное время года.

  • 03
    Вариант размещения резервуара

    РЕЗЕРВУАРЫ РАЗМЕЩАЮТСЯ ВНУТРИ ЗДАНИЯ

    Размещение резервуаров внутри здания или сооружения позволяет значительно снизить их итоговую стоимость ввиду отсутствия ветровых и снеговых нагрузок на корпус.

Преимущества

  • Под ключ

    Мы предоставляем полный спектр услуг и реализацию проекта «под ключ»: от разработки индивидуального проекта пожарного резервуара до его монтажа и проведения гидравлических испытаний

  • Опыт

    В области систем пожаротушения наша компания работает с 2008 года. За это время было реализовано 79 систем пожаротушения и установлено более 300 резервуаров

  • СОБСТВЕННАЯ ТЕХНОЛОГИЯ

    В 2022 году мы адаптировали технологию расчетов и производства резервуаров под российских поставщиков металла осуществив полностью процесс локализации производства без потери качества продукта.

  • FM Global

    Продукция FLAMAX имеет необходимые отечественные и международные аккредитации, сертификаты и разрешения. Кроме того, наши резервуары соответствуют требованиям FM Global, международной компании по промышленно-имущественному страхованию

  • Сроки сборки

    Сборка резервуаров осуществляется непосредственно на объекте строительства в максимально короткие сроки (от 7 дней) бригадой из 6 человек в любое время года. Также сборка возможна в стесненных условиях внутри зданий и сооружений

  • Гарантия

    Для безотказной работы оборудования и увеличения срока его эксплуатации специалисты компании FLAMAX предоставляют своим заказчикам квалифицированное гарантийное и постгарантийное сервисное обслуживание

Технические решения

Пожарные резервуары FLAMAX в системах пожаротушения

Водяной запас как компонент защиты

Существуют различные типы автоматических систем пожаротушения: водяная (спринклерная, дренчерная),пенная, газовая и порошковая. Они применяются и для непосредственного подавления очага возгорания, и для создания препятствий распространению огня.

Какую концепцию и систему защиты от возможного возгорания применить на том или ином объекте, напрямую зависит от его особенностей.

К факторам риска возгорания на объекте относятся:

  • использование энергоемкого оборудования,

  • использование взрыво- и пожароопасных веществ в процессе производства,

  • большое количество горючей нагрузки в складских помещениях.

Для работы с водяной автоматической системой пожаротушения достаточно иметь доступ к подаче воды из водопроводной сети или противопожарного резервуара.

Вода, распыляемая спринклерами при пожаре, не только гасит пламя, но и охлаждает окружающую среду. Водяная стена, создаваемая дренчерной завесой, запирает на ограниченной площади дым, токсичные продукты горения и тепловое излучение на заданный промежуток времени.

Как правило, на производственных и логистических площадках комбинируются спринклерная и дренчерная системы пожаротушения, внутренний противопожарный водопровод и пожарные гидранты наружной сети. А это выливается в значительный расход воды.

В соответствии с СП31.13330.2012 «Водоснабжение. Наружные сети и сооружения», в схеме допускается использовать либо магистральную подачу, либо пожарные емкости, предназначенные для хранения регламентированного запаса воды.



Наземные мембранные резервуары FLAMAX и их место в принятой классификации

Пожарные вертикальные/горизонтальные резервуары можно разделить по типу размещения (наземные, подземные) и по материалу изготовления (стальные, пластиковые, железобетонные, мягкие). Стальные резервуары делятся по конструктивным особенностям на сборные и сварные.

Рассмотрим кратко плюсы и минусы каждого из указанных типов емкостей.

Подземные резервуары

Подземное размещение экономит пространство. В зимний период не требуется подогрев воды. Можно придать емкости любую форму. Но монтаж будет дорогостоящим и длительным: предполагается разработка грунта, значительный объем земляных работ, устройство надежного основания и многослойная гидроизоляционная защита от контакта с грунтовыми водами. Уже установленный резервуар очень сложно переместить.

Сварные наземные резервуары

Сварные наземные резервуары изготавливаются из готового рулонного материала, который поставляется оперативно. Однако монтаж и сварка до начала испытаний требуют большого времени и сопровождаются существенным энергопотреблением. Сварные швы предстоит аттестовать, корпус — регулярно ошкуривать и окрашивать. Вода контактирует с металлом и вызывает коррозию.

Сборные стальные резервуары

Компания FLAMAX поставляет наземные сборные резервуары с гидроизолирующей мембраной (ТУ 5265-003-64512625-2015). Они заметно выигрывают у подземных и сварных по затратам (особенно на эксплуатацию) и по характеристикам:

  • Сроки монтажа минимальны, работы выполняются в любое время года,

  • Возможен демонтаж и перенос, а также наращивание существующей емкости.

  • Для начала сборки резервуаров достаточно иметь доступ к подаче воды из водопроводной сети или противопожарного резервуара.

  • Микродеформации и трещины в фундаменте никак не влияют на мембрану.

  • Конструкция емкости меняется в зависимости от условий эксплуатации. Можно усилить корпус, установить обогрев и теплоизоляцию. Причем теплоизолируется вся поверхность (стенки, дно, крыша), что уменьшает теплопотери и расходы на обогрев.

  • Узлы и патрубки подбираются под конкретную противопожарную систему.

  • Наземный пожарный резервуар в разобранном виде очень компактный, что резко снижает транспортные расходы и упрощает хранение до начала монтажа.

Критерии выбора, ограничения наземных пожарных резервуаров

Порядок выбора любого компонента противопожарной системы определяется нормативной базой, в которую входят технические условия (ТУ), СНиП и Своды правил (СП). Также учитываются ведомственные нормативные и руководящие документы (РД).

Согласно СП 31.13330.2012: «Пожарный объем воды надлежит предусматривать в случаях, когда получение необходимого количества воды для тушения пожара непосредственно из источника водоснабжения технически невозможно или экономически нецелесообразно», также правилами предусмотрено необходимое количество пожарных резервуаров в целях круглосуточного обеспечения водой систем пожаротушения. Требуется не менее двух пожарных резервуаров или водоемов, при этом в каждом из них должно храниться 50 % объема воды на пожаротушение. Подача воды в любую точку пожара должна обеспечиваться из двух соседних резервуаров или водоемов.

При объеме резерва 1 000 м3 и менее допускается хранить его в одном резервуаре.

Запас воды должен быть достаточным для тушения любого пожара.

Для расчета объема резервуара нужны следующие данные:

  • Время, необходимое для полной ликвидации очага возгорания.

  • Прогноз пожароопасности объекта в единицу времени (от недели до года).

  • Конструктивное решение и расход системы пожаротушения (число струй, высота подачи, напор).

  • Общее количество резервуаров на площадке.

  • Время, необходимое для гарантированного заполнения емкости.

Первые в России мембранные резервуары были установлены более 12 лет назад и с успехом используются без дополнительных капитальных вложений на ремонт или обслуживание. В Европе такие емкости эксплуатируются более 25 лет. Причем в них хранят не только воду, но и агрессивные жидкости, что говорит об их высокой надежности.

Наша компания устанавливает наземные пожарные резервуары в любом регионе страны с гарантией на отсутствие протечек в течение 5 лет. Ожидаемый срок эксплуатации достигает 60 лет.

Резервуары FLAMAX выбрали многие именитые российские заказчики: IKEA, Decathlon, FM Logistic, Leroy Merlin, PEPSICO, КАТРЕН, «Петрович» и другие.

Для таких крупных клиентов в первую очередь важно уменьшение эксплуатационных затрат. И наши резервуары позволяют добиться этого, так как их эксплуатация действительно не несет серьезных издержек по сравнению с бетонными и сварными емкостями.
