Гидроиспытания резервуаров: проверка качества работ

Подготовительный этап

Для проведения гидроиспытаний разрабатывается технологическая карта, в которой подробно описываются предстоящие операции, чертежи, график, обеспечение безопасности.

Перед началом испытаний проверяют форму, размер, объём, положение ёмкости, её элементы. Выявленные отклонения не должны выходить за пределы нормы, обозначенные в СНиП 3.03.01. Следует подключить узлы резервуара, фланцы должны быть герметично закрыты. Если конструкция прошла подготовительный этап, то составляют акт, который указывает на готовность резервуара к гидроиспытаниям.

Стальные вертикальные ёмкости испытывают при температуре окружающей среды от +5 °C. При меньшем температурном значении включают подогрев воды в резервуаре или циркуляцию, таким образом препятствуя замерзанию жидкости.

Испытания резервуаров на прочность и герметичность

Стандартные испытания РВС со стационарной крышей включают меры, необходимые для контроля сварочных швов конструкции. Для проверки герметичности и прочности корпуса в резервуар наливается жидкость. Крышу испытывают при помощи избыточного давления воздуха. Её один параметр проверки — устойчивость корпуса и основания. Для этого внутри ёмкости создают относительное разряжение воздуха.

Особенности конструкции резервуаров FLAMAX позволили сократить эти действия до 2-х пунктов:

1. Проверка герметичности корпуса при заливе жидкости.

2. Проверка прочности корпуса при гидростатической нагрузке.

В сборных резервуарах металлические листы, из которых состоят стенки конструкции, крепятся между собой с помощью болтовых соединений. Конструкция монтируется без дна с использованием ПВХ-мембраны, которая обеспечивает герметичность ёмкости. Она изготавливается по размеру резервуара. Лоскуты ПВХ-ткани сваривают внахлёст, получая бесшовное соединение. После этого мембрану проверяют на прочность с помощью подачи воды под давлением. ПВХ-мембрана удержит жидкость в резервуаре питьевого, противопожарного или технического назначения, в том числе при повреждениях корпуса.

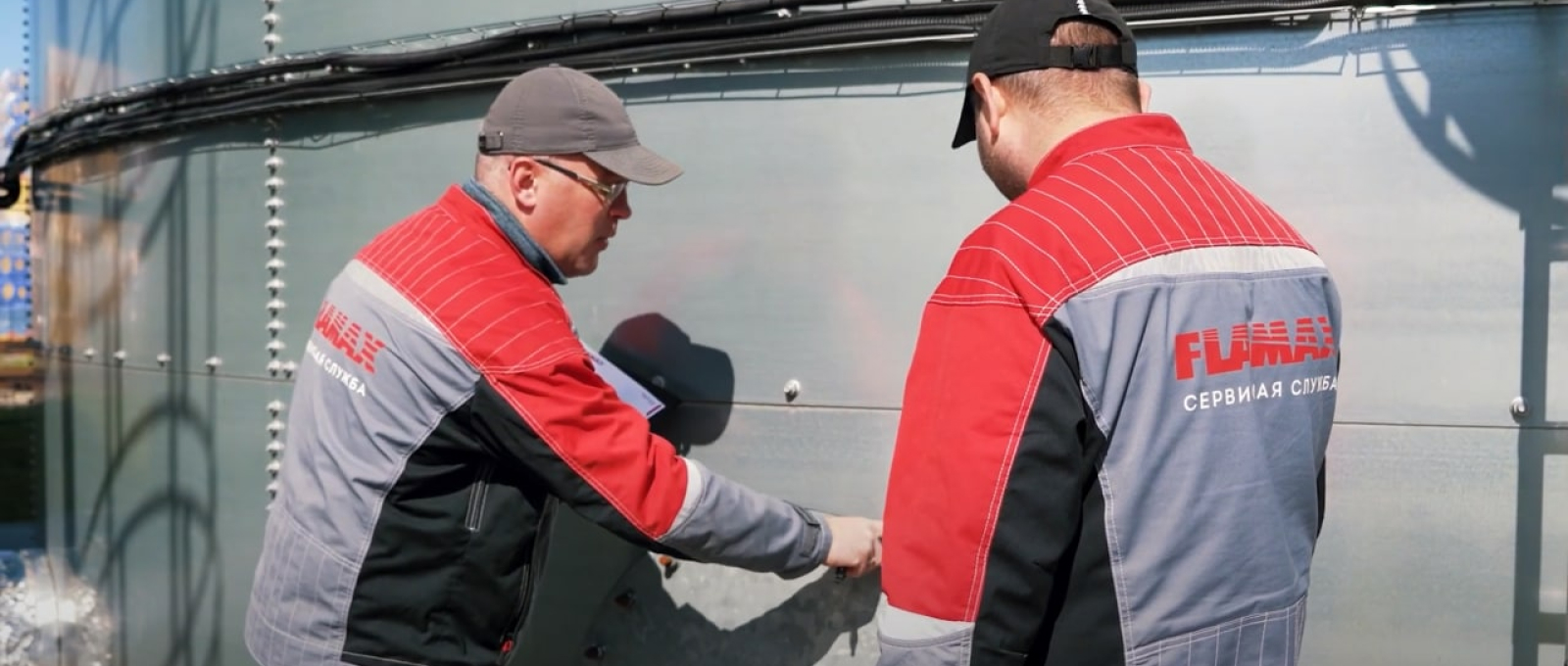

Испытание прочности и герметичности начинается с наполнения резервуара жидкостью до отметки 1 метр. Это позволяет обнаружить протечки в нижней части ёмкости и в местах установки узлов. Перед осмотром резервуара ему следует отстояться 24 часа.

Если была обнаружена течь, то воду сливают. Проверяющие осматривают нижнюю зону резервуара. После устранения неполадок испытания с наполнением ёмкости до отметки повторяют. Получив удовлетворительный результата, рабочие переходят к следующему этапу проверки.

Каждые 24 часа резервуар наполняется на 2 метра, пока уровень воды не достигнет максимальной отметки. Ёмкость оставляют на 12 часов, после чего осматривают. Если была найдена протечка, то жидкость сливают на 0,5 м ниже неё. Течь устраняют и повторяют гидроиспытание.

Влага на фундаменте не указывает на протечку, если:

• Разница температур содержимой жидкости и окружающей среды приводит к появлению конденсата на стенках резервуара. Влага стекает вниз на фундамент и остаётся на нём до испарения.

• Жидкость на фундаменте является следствием погодных условий: дождя, снега.

Инструктаж и документация

В акт гидравлического испытания резервуара вносят полученные в ходе осмотра показания. Документ подписывается Заказчиком, исполнителем проверки и представителем монтажной организации.

Документация также содержит: дефектную ведомость, технический паспорт изделия, сервисную книжку пожарных резервуаров или с питьевой водой.

Специалисты FLAMAX проводят инструктаж персонала, ответственного за дальнейшую эксплуатацию резервуара.
